点击放大查看

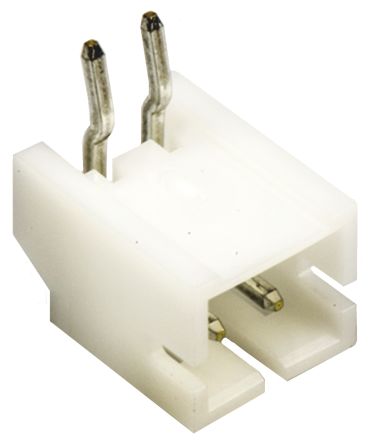

S2B-PH-K-S(LF)(SN)
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HEADER PH SIDE 2POS 2MM JST PH Series 2mm Pitch 2 Way 1 Row Right Angle PCB Header, Solder Termination, 2A Conn Shrouded Header HDR 2 POS 2mm Solder RA Thru-Hole Box JST PH 系列 2mm节距 2路 (1排) 直角 PCB 针座, 焊接端接, 2A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1,000 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 100 V ac/dc | 接触电阻 | 20 mohm |
| 最大额定电流 | 2A | 最小供电电压 | 100VDC/100VAC |
机械参数
| 颜色 | Natural | 深度 | 7.6 mm |
| 间距 | 0.079" (2.00mm) | 高度 | 4.8 mm |
| 包装方式 | Bulk | 方向 | 直角 |
| 端接方式 | Press-Fit | 触头类型 | Male Pin |
| 外壳颜色 | White | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 触头材料 | Brass | 壳体材料 | Polyamide 66 |
| 总长度 | 5.9 mm | 端接排数 | 焊接 |
| 触点数 | 2 | 位数 | 2 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | PH | 覆盖范围 | 覆盖 |
| 基础产品编号 | S2B | 加载位置数 | All |
环境参数
| 工作温度 | -25C to 85C | ||
