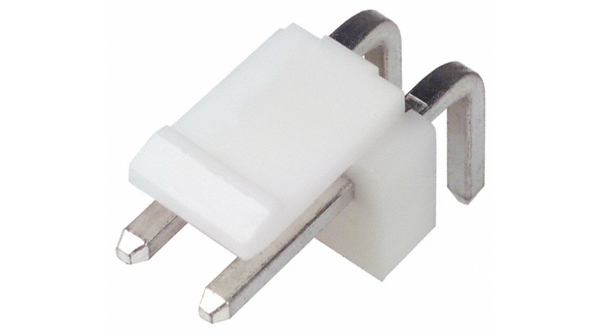

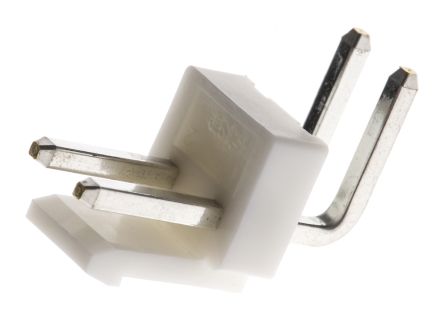

B2PS-VH(LF)(SN)
| 制造商 | |
| 描述 | CONN HEADER VH SIDE 2POS 3.96MM JST VH Series 3.96mm Pitch 2 Way 1 Row Right Angle PCB Header, Solder Termination, 10A PCB pin header Pitch3.96 mm Poles 2 Single row / 90° / with shroud VH, B2PS-VH (LF)(SN), JST JST VH 系列 3.96mm节距 2路 (1排) 直角 PCB 针座, 焊接端接, 10A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1,000 | ||
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 250 V ac/dc | 极数 | 2 |
| 接触电阻 | 10 mOhm | 最大额定电流 | 10A |
| 绝缘电阻 | 1000 MOhm | ||
机械参数
| 颜色 | Natural | 间距 | 0.156" (3.96mm) |
| 包装方式 | Bulk | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Unshrouded |
| 接触镀层 | Tin | 紧固类型 | Friction Lock |
| 排数 | 1 | 连接器样式 | Single row |
| 触头材料 | Brass | 壳体材料 | Polyamide (PA/Nylon) |
| 端接排数 | 焊接 | 连接器颜色 | white |
| 触点数 | 2 | 位数 | 2 |
| 第一连接器极性 | Male | 接触长度 - 配合 | 0.303" (7.70mm) |
| 线规或范围 - AWG | 22...16 AWG | ||
产品信息
| 类型 | Wire to Board | 系列 | VH |
| 覆盖范围 | 覆盖 | 产品特性 | Polarizing Key |
| 连接方式 | Wire-Board | 基础产品编号 | B2PS |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25...+85 °C | ||
