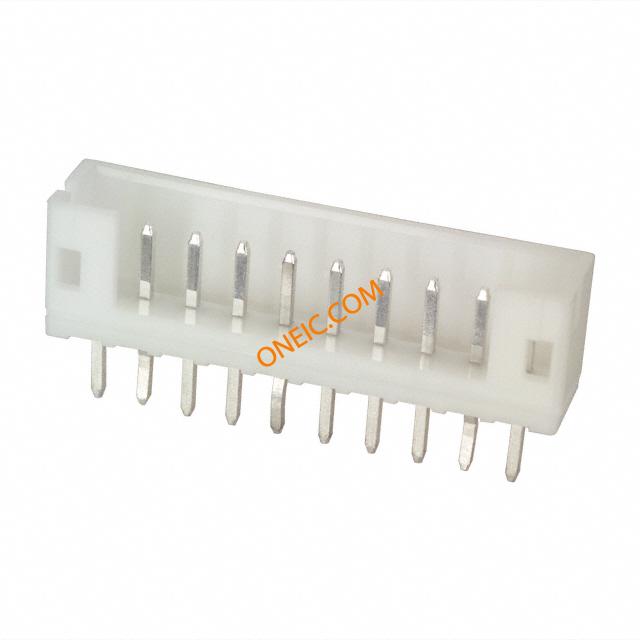

B10B-PH-K-S
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HEADER PH TOP 10POS 2MM Conn Shrouded Header HDR 10 POS 2mm Solder ST Thru-Hole Box Pin header, single-row straight 10-pin 2 mm Poles 10 PH, B10B-PH-K-S, JST |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 455-1271 | 标准包装数量 | 500 |
合规参数
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 测试电压 | 800 | 额定电压 | 100 |
| 极数 | 10 | 接触电阻 | 20 mohm |
| 最大额定电流 | 2 A | 绝缘电阻 | 1000 MOhm |
| 最小供电电压 | 100VDC/100VAC | ||
机械参数
| 颜色 | Natural | 深度 | 4.5 mm |
| 间距 | 0.079" (2.00mm) | 高度 | 6 mm |
| 包装方式 | Bulk | 壳体颜色 | 21.9 |
| 端接方式 | Press-Fit | 触点形式 | Male Pin |
| 触头类型 | Male Pin | 外壳颜色 | White |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin-Lead | 安装样式 | Through Hole |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | Polyamide 66 | 总长度 | 21.9 mm |
| 触点数 | 1 | 位数 | 10 |
| 第一连接器极性 | Male | 每排/每行位置数 | All |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | PH | 放大器类型 | 18 |
| 连接方式 | Wire-Board | 输出配置 | Through Hole |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25C to 85C | ||
