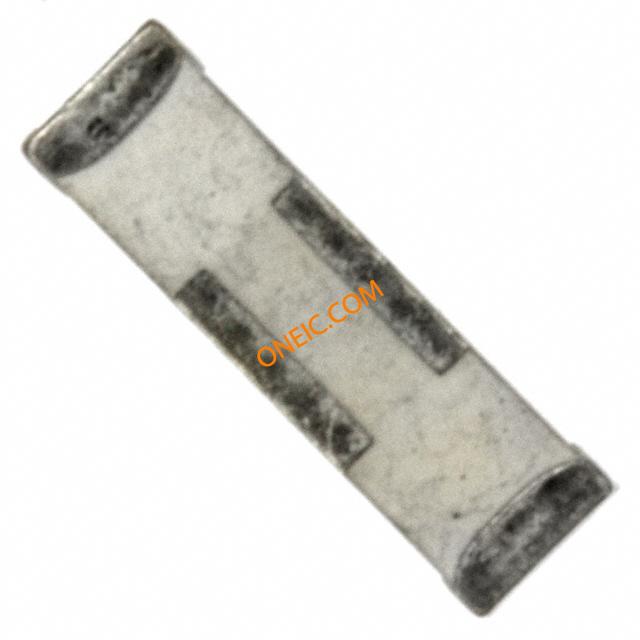

2450AT43B100E
| 制造商 | |
| 描述 | High Frequency Ceramic Solutions 4-Pin SMD T/R ANTENNA CHIP 2.4GHZ Antennas 2.4GHz ANTENNA ANTENNA, BLUTOOTH, 2.4GHZ |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 712-1010-1 | 标准包装数量 | 1,000 |
| 标准封装名称 | SMD | ||
合规参数
| RoHS | Lead free by exemption / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85291039 |
电气参数
| 增益 | -0.5dBi | 频率 | 2.4GHz ~ 2.5GHz |
| 阻抗 | 50 Ohms | 回波损耗 | :9.5dB |
| 天线类型 | Chip | 输入功率 | :2W |
| 额定功率 | 2 W | 最大频率 | :2.5GHz |
| 最低频率 | :2.4GHz | 频率范围 | 2.4 GHz to 2.5 GHz |
| 输入阻抗 | :50ohm | ||
机械参数
| 宽度 | 2 mm | 高度 | 2 mm |
| 长度 | 7 mm | 重量 | 0.003 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 端接方式 | Surface Mount | 高度（最大） | 0.08" (2.1mm) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 总长度 | 7 | 包装数量 | SMD |
| 尺寸/外形 | 7 mm L x 2 mm W x 2 mm H | 端接样式 | SMD/SMT |
| 位数 | 4 | 外壳尺寸-插件 | 2 |
产品信息
| 系列 | 2450AT | 技术 | Internal SMD Chip Antenna |
| 色环数 | 1 | 印刷电路板数量 | 4 |
环境参数
| 工作温度 | 85 | ||
