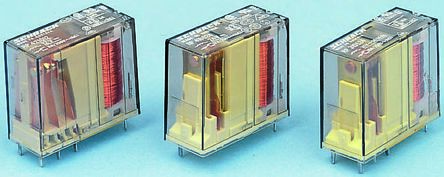

点击放大查看
4-1393234-8
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 14A 6VDC 68Ohm Through Hole Reinforced PCB Relays up to 16A RELAY GENERAL PURPOSE DPDT 8A 6V PCB RELAY 6V RP420006 TE Connectivity 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 6V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 500 mW |
| 线圈电流 | 88.2mA | 释放时间 | 3ms |
| 隔离类型 | 4000V rms | 线圈电阻 | 68 Ohms |
| 供电电压 | 6VDC | 开关电压 | 400VAC - Max |
| 峰值脉冲功率 | 2 kVA | Vgs(th)（最大）@ Id | 0.6 VDC |
| 开关电流 | 8 A | 输出浪涌功率 | 2000 VA |
| 交流开关电压 | 400V 交流 | 集电极-发射极饱和电压（最大）@ Vge, Ic | 4.2 VDC |
| 触点额定电流 | 8A | 峰值脉冲电流（8/20µs） | 8 A |
机械参数
| 深度 | 12.6mm | 高度 | 25.5mm |
| 长度 | 29mm | 包装方式 | Tube |
| 触点形式 | DPDT (2 Form C) | 安装类型 | Through Hole |
| 端子类型 | Through Hole | 触头材料 | Silver Cadmium Oxide (AgCdO) |
| 尺寸/外形 | 29 x 12.6 x 25.5mm | 端接样式 | PC Pin |
| 绝缘材料 - 类型 | 4kV rms | 典型触点布局 | DPDT |
产品信息
| 产品特性 | Sealed - Flux Protection | 功能 | Y |
| 继电器类型 | General Purpose | 应用领域 | 电源 |
| 应用细节 | Power | ||
环境参数
| 动作时间 | 9ms | 工作温度 | -40°C ~ 70°C |
| 最高温度限值 | +70°C | ||
