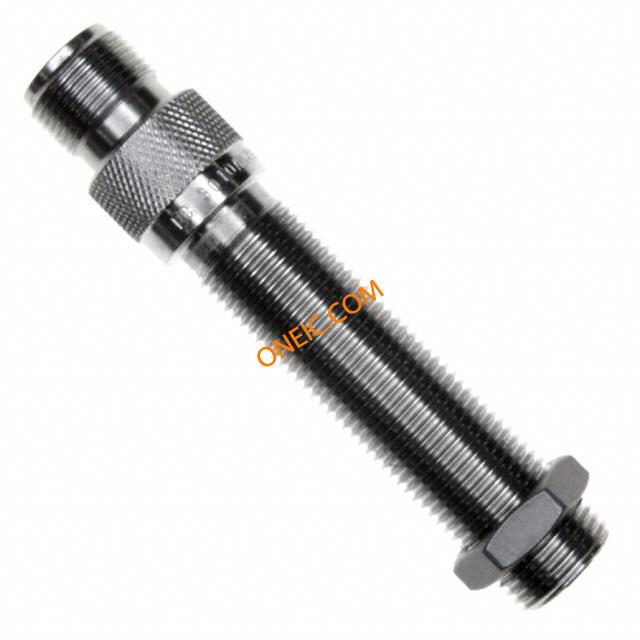

.3010AN25
| 制造商 | |
| 描述 | SENS VRS 5/8-18X2.5A 40VP-P 63MM Sensors, Magnetic Position Sensors, Speed and Direction - Variable Reluctance Speed Sensors SENSOR; GENERAL PURPOSE; 2 PIN CONNECTOR TERMINATION; 2.5 THREAD LENGTH; IN. Speed Sensors 2Pin General Purpose VRS Sensor General Purpose VRS Sensor 2-Pin Sensor,GeneralPurpose,2-PinTerminationConnection,2.5inThreadLength General Purpose VRS Sensor, 15,9 mm [0.625 in] M16 diameter, 40 Vp-p, -55 ºC to 120 ºC [-67 ºF to 250 ºF], 24 DP (module 1.06) or coarser, 50 kHz, 92 mm [3.60 in] approx. length |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 140 Days | 子类别 | Specialized Sensor |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | ||
电气参数
| 转速 | 0,50 m/s [20 in/s] | 频率 | 50kHz |
| 电感量 | 25 mH | 输出类型 | Sine Wave |
| 线性范围 | 24 DP (Module 1.06) or Coarser | 线圈电阻 | 45 Ohm to 85 Ohm |
| 可用总延迟 | M16 | 直流开关电压 | 40V |
| 输出电压（最小/固定） | 40 Vp-p | ||
机械参数
| 重量 | 84 g [3.0 oz] | 直径 | 15,9 mm [0.625 in] |
| 材料（通用） | Stainless Steel Threaded | 端口尺寸 | Round; 2,69 mm [0.106 in] Diameter |
| 本体表面处理 | Cylindrical | 端接方式 | Connector |
| 致动器类型 | 20 DP (Module 1.27) Ferrous Metal Gear | 安装类型 | 5/8-18 UNF-2A |
| 安装样式 | Threaded | 封装形式 | Barrel, Stainless Steel |
| 总长度 | 92 mm [3.60 in] | 主要材料 | Speed |
| 执行器材料 | Ferrous Metals, Gear Tooth | 端接样式 | Connector |
产品信息
| 类型 | VRS (Passive) | 系列 | General Purpose |
| 功能 | * | 技术 | Inductive |
| 制造商全称 | 3010 | 释放值 | * |
| 规格说明 | Surface Speed = 25 m/s [1000 in/s], Gear = 20 DP [Module 1.27), Air Gap = 0.127 mm [0.005 in], Load Resistance = 100 kOhm | 行业别名 | .3010AN25, 3010AN25 |
环境参数
| 振动 | MIL-STD 202F, Method 204D | 必须动作（继电器术语，指必须吸合） | * |
| 工作温度 | -55 °C to 120 °C [-67 °F to 250 °F] | ||
