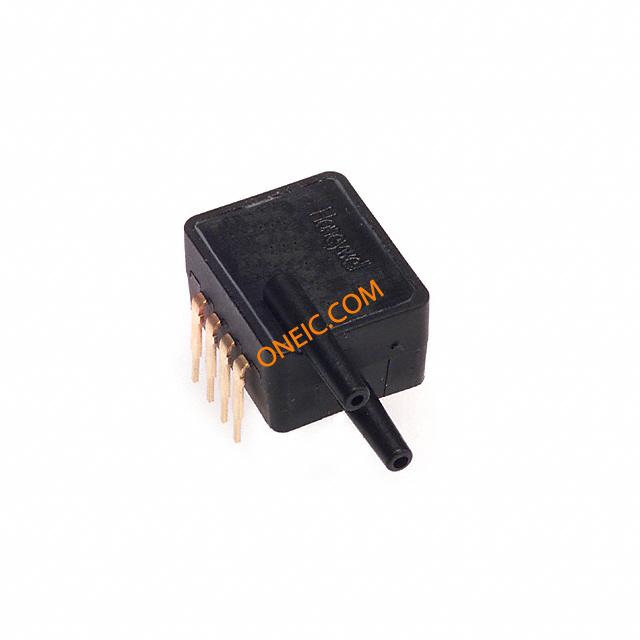

ASDX015D44R
| 制造商 | |
| 描述 | 基板取付型圧力/フォースセンサー 0 to 15Psi Diff Gauge 8-Pin PDIP-D4 Pressure Sensor 0psi to 15psi Differential/Gage 8-Pin DIP-D4 Sensors, Pressure Transducers, Piezoresistive Silicon SENSOR AMP 15PSI DIFF .5-4.5 OUT Pressure Sensor 0psi to 15psi Differential/Gage 8-Pin DIP-D4 Product Highlights:ASIC-enhanced outputWide compensated temperature range 0 °C to 85 °C [32 °F to 185 °F]Available in absolute, differential and gage typesPressure ranges from 0 psi to 1 psi through 0 psi to 100 psiAccuracy +/-2.0% max. V full scaleQuantization step of 3 mVResponse time of 8 ms ASDX,15PSI,DIFF/GAGE,.5-4.5OUTP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 365 Days | 子类别 | Board Mount Pressure Sensor |
| 标准包装数量 | 1 | 标准封装名称 | DIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| ESD保护 | No | ||
电气参数
| 输出端 | 0 V ~ 4 V | 精度 | ±2% |
| 灵敏度 | 0.267V/psi | 传感器类型 | Pressure |
| 响应时间 | 8.0 ms typ., 11.0 ms max. | 电压范围 | 4.75-5.25VDC |
| 额定电压 | 4.75 | 输出电流 | 2mA |
| 供电电压 | 4.75 Vdc min., 5.25 Vdc typ., 6.50 Vdc max. | 输出校准 | Yes |
| 信号调理 | Amplified | 最小供电电压 | 6.5 |
机械参数
| 端口尺寸 | Male, 0.09" (2.28mm) Tube, Dual | 引脚样式 | Through Hole |
| 本体表面处理 | D4DIP | 端接方式 | ThroughHole |
| 安装样式 | PCB | 封装形式 | 8-DIP Module |
| 压力范围 | 0psi to 15psi | 最大压力 | 30psi |
| 包装数量 | DIP-D4 | 主要材料 | Pressure |
| 端接样式 | PCB | 位数 | 8 |
产品信息
| 类型 | Transducer | 系列 | ASDX |
| 功能 | Pressure | 技术 | Piezoelectric |
| 制造商全称 | ASDXSeries | 感应方式 | Gage |
| 测量范围 | 15psi | 测量制式 | Differential, Gage |
| 适用产品/相关产品 | ASDXRRX015PGAA5 | ||
环境参数
| 压力类型 | Differential | 温度范围 | -20to105°C |
| 工作压力 | 15 PSI | 工作温度 | -20°C ~ 105°C |
| 结工作温度 | 105°C | ||
