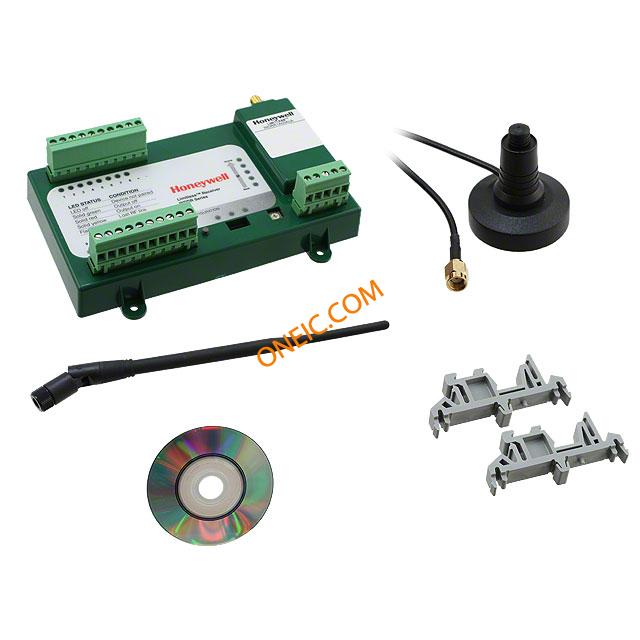

WDRR1A05A0A
| 制造商 | |
| 描述 | Zigbee / 802.15.4 Modules 5.5dBi OMNI TILT/SWV US, CAN, MEX SWITCH WIRELESS RF DIN RAIL Limitless Din Rail Receiver Designed To Receive A Wireless Signal From A Limitless Digital Input Din-RailReceiver,Limitless,5.5dBiOmniAntennaW/RemoteMagneticMouting Limitless⢠WDRR Series Din-Rail Receiver, 5.5 dBi omni antenna (tilt and swivel design) with remote magnetic mounting with 10 ft cable, for use in US/Canada/Mexico |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 21 Days | 其他名称 | 480-3626 |
| 子类别 | Not Specified | 标准包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | 合规性 | 5A002.A.1 |
| RoHS合规状态 | Not Compliant | 认证机构 | FCC 15.247 (USA); IC RSS 210 (Canada); COFETEL (Mexico); ETSI, CE mark (European Countries); ACMA, C-TICK (Australia); WPC (India) |
| 保护特性 | Yes | 机构认证与标准 | RoHS and REACH compliant |
电气参数
| 输出端 | Selectable NPN current sinking, open collector, or NPN "totem pole"; PNP current sourcing, open collector, or PNP "totem pole"; selectable normally open/closed | 电压 | 2.0 Vdc max. @ max. load @ 25 °C [77 °F] |
| 数据速率 | 250kbps | 频率 | 2.4GHz |
| 接口 | Screw Terminals | 量程（°/s） | 305 m [1000 ft] |
| 天线类型 | 5.5 dBi omni antenna (tilt and swivel design/remote magnetic mounting, 10 ft. cable) | 负载电流 | 10 mA |
| 感应范围 | 1000 ft | 输出电流 | 500mAmax. |
| 供电电压 | 10 V to 28 V | 漏电流 | 100 uA max. |
| 工作频率 | ISM2.4GHz | 主IC供电电流 | 500 mA (max) |
| 每元件位数 | 8531200040 | 频段（低/高） | 2.4 GHz |
机械参数
| 密封型 | IP20 | 重量 | 345 G |
| 弯曲半径 | WPAN 802.15.4, 2.4 GHz | 本体尺寸 | 45.72 MM |
| 电缆长度 | 10 ft | 安装样式 | DINRAILSIZE35mmx7.5mm(1.38in.x0.30in.) |
| 封装形式 | DIN-rail or screw mount design | 操作力 | IEC 60068-2-27; Half-sine, 10 g, 6 mS, 3 axis |
| 总宽度 | 97.536 MM | 壳体材料 | Flame retardant ABS |
| 总长度 | 152.4 MM | 尺寸/外形 | 152.4 mm x 88.9 mm x 38.1 mm |
| 天线连接器 | Omnidirectional | 静电放电屏蔽 | No |
产品信息
| 制造商 | US | 系列 | WDRR |
| 产品特性 | 128-bit Secure Data Encryption | 功能 | Receiver, Relay |
| GTIN（EAN） | 78454996913 | UNSPSC代码 | 20142601 |
| 应用 | Industrial | 产品子类型 | Limitless⢠Wireless Din-Rail Receiver |
| 卡标准 | WPANIEEE802.15.4DIRECTSEQUENCESPREADSPECTRUM(DSSS),2.4GHz | 固件版本 | Version 1 |
| UNSPSC商品 | 20142601 Wireless production control systems | 其他规格 | Latest applicable standards: EN 300 328, V1.7.1; EN 61326-1 (2006); EN 301 489-1, V1.8.1; EN 301 489-17, V2.1.1 |
| 调制或协议 | 802.15.4 | ||
环境参数
| 振动 | IEC 60068-2-6; 10 Hz to 500 Hz with 0,35 mm peak-to-peak, 58 Hz to 500 Hz 5 g | 防护等级 | 20 |
| 温度额定值 | minus20degCto70degC | 工作温度 | + 85 C |
