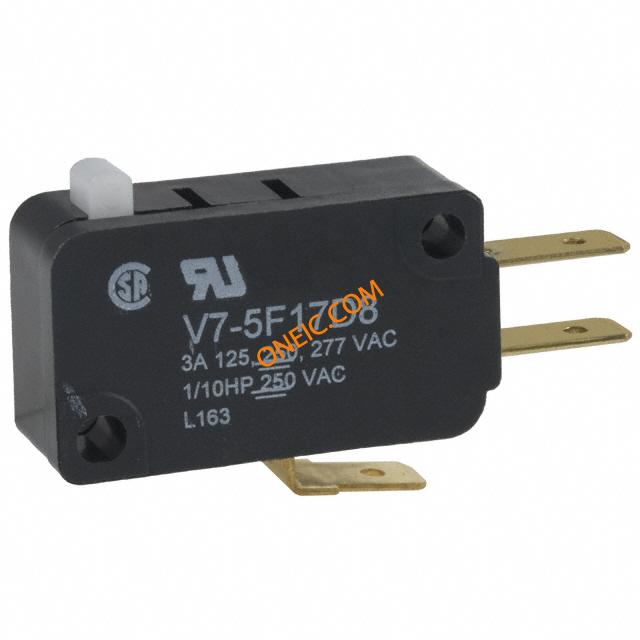

V7-5F17D8
| 制造商 | Honeywell International Inc. |
| 描述 | Basic / Snap Action Switches 3 A @ 250 VAC Pin Plunger Actuator Switch Snap Action N.O./N.C. SPDT Plunger Quick Connect 3A 277VAC 0.15N Screw Mount MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Basic Switches, MICRO SWITCH™ Standard Precision Switches SW PLUNGR SPDT 3A SILVR QC 125V Switch; Miniature; Basic; SPDT; 3 Amps @ 250VAC; Pin Plunger; Quick Connect Switch Snap Action N.O./N.C. SPDT Plunger Quick Connect 3A 277VAC 0.15N Screw Mount Potential Applications:AppliancesVending machinesTiming devicesOffice equipmentComputer/business equipmentTest instrumentsMedical/dental equipmentCommunications equipmentHVAC equipmentManually operated devicesValvesGaming equipmentPressure switches Switch;Miniature;Basic;SPDT;3Amps@250VAC;PinPlunger;QuickConnect V7 Series Miniature Basic Switch, Single Pole Double Throw Circuitry, 3 A at 250 Vac, Pin Plunger Actuator, 0,15 N [0.5 oz] Maximum Operating Force, Silver Contacts, Quick Connect Termination |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Microswitch | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 机构认证与标准 | UL, CSA | ||
电气参数
| 电路 | SPDT | 电压 | 250 Vac |
| 额定电压 | 277 V | 开关功能 | On-Mom |
| 差动行程 | * | 最大额定电流 | 3 A |
| 最小输入电压 | 277 | 开关功能/额定值 | N.O./N.C. |
机械参数
| 深度 | 10.16 | 宽度 | 10,3 mm [0.40 in] |
| 高度 | 23.72 | 密封型 | No |
| 重量 | 8 g [0.3 oz] | 包装方式 | * |
| 预行程 | * | 超行程 | * |
| 端接方式 | Quick Connect | 触点形式 | SPDT |
| 触头类型 | Silver | 致动器类型 | Plunger, Pin |
| 安装类型 | Screw Mount | 释放力 | * |
| 端子类型 | Quick Connect | 操作力 | 0.15 N |
| 触头材料 | Silver | 壳体材料 | PCT Polyester Thermoplastic |
| 总长度 | 27,8 mm [1.09 in] | 执行器材料 | Plastic |
| 端接样式 | Screw | 按钮样式/尺寸 | Plunger |
| 外壳尺寸-插件 | 15,9 mm [0.63 in] | 开关驱动电平 | SPDT |
| 安装面板厚度 | 22,2 mm [0.88 in] | 外壳与棱镜材料 | N/A/Polychlorinated Terphenyl Pol... |
| 最大瞬时扭矩（oz-in / mNm） | 0,56 N m [5.0 in lb] | ||
产品信息
| 备注 | UL: E12252; CSA: LR41370 | 类型 | Miniature Basic Switch |
| 系列 | V7 | 产品特性 | * |
| 电路结构 | SPDT | 开关类型 | MICRO SWITCH⢠Miniature 15,9 mm H x 10,2 mm W x 28,8 mm L [0.63 in H x 0.4 in W x 1.14 in L] |
| UNSPSC代码 | 39122209 | 电气寿命 | * |
| UNSPSC商品 | 39122209 Snap switches | 工作高度 | * |
环境参数
| 机械寿命 | * | 防护等级 | * |
| 工作温度 | * | ||
