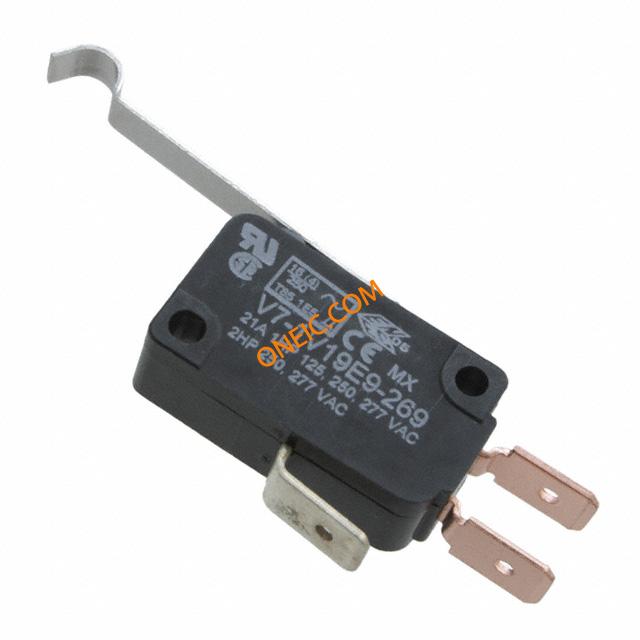

V7-1V19E9-269
| 制造商 | |
| 描述 | Basic / Snap Action Switches V-BASIC SW SPDT 21A 277VAC ROLLER LEVER MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Basic Switches, MICRO SWITCH™ Standard Precision Switches SWITCH SIM ROLL SPDT 21A QC Switch Snap Action N.O./N.C. SPDT Simulated Roller Lever Quick Connect 21A 277VAC 1491.4VA 0.72N Screw Mount Switch Snap Action N.O./N.C. SPDT Simulated Roller Lever Quick Connect 21A 277VAC 1491.4VA 0.72N Screw Mount Potential Applications:AppliancesVending machinesTiming devicesOffice equipmentComputer/business equipmentTest instrumentsMedical/dental equipmentCommunications equipmentHVAC equipmentManually operated devicesValvesGaming equipmentPressure switches VBasics V7 Series Miniature Basic Switch, Single Pole Double Throw Circuitry, 21 A at 277 Vac, Simulated Roller Lever Actuator, 0,98 N [3.05 oz] Maximum Operating Force, Silver Contacts, Quick Connect Termination |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Microswitch | 标准包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 机构认证与标准 | UL, CSA, ENEC |
电气参数
| 电压 | 277 Vac | 额定电压 | 277 V |
| 差动行程 | 0,97 mm [0.038 in] max. | 最大额定电流 | 21 A |
机械参数
| 宽度 | 10,3 mm [0.40 in] | 密封型 | No |
| 重量 | 8 g [0.3 oz] | 预行程 | 4,39 mm [0.173 in] max. |
| 超行程 | 2,34 mm [0.092 in] min. | 端接方式 | Quick Connect |
| 触点形式 | SPDT | 触头类型 | Silver Cadmium Oxide |
| 致动器类型 | Simulated Roller Lever | 安装类型 | Panel |
| 释放力 | 0,05 N [0.18 oz] min. | 执行器长度 | 32,8 mm [1.29 in] |
| 操作力 | 0.72 N | 壳体材料 | PCT Polyester Thermoplastic |
| 总长度 | 27,8 mm [1.09 in] | 端接样式 | Quick Connect |
| 外壳尺寸-插件 | 15,9 mm [0.63 in] | 安装面板厚度 | 22,2 mm [0.88 in] |
| 最大瞬时扭矩（oz-in / mNm） | 0,56 N m [5.0 in lb] | ||
产品信息
| 备注 | CE: 61058-1; UL: E12252; CSA: LR41370 | 类型 | Standard |
| 系列 | * | 电路结构 | SPDT |
| 开关类型 | MICRO SWITCH⢠Miniature 15,9 mm H x 10,2 mm W x 28,8 mm L [0.63 in H x 0.4 in W x 1.14 in L] | UNSPSC代码 | 39122209 |
| UNSPSC商品 | 39122209 Snap switches | 工作高度 | 18,5 mm ±1,27 mm [0.728 ±0.050 in] |
环境参数
| 工作温度 | -40 °C to 82 °C [-40 °F to 180 °F] | ||
