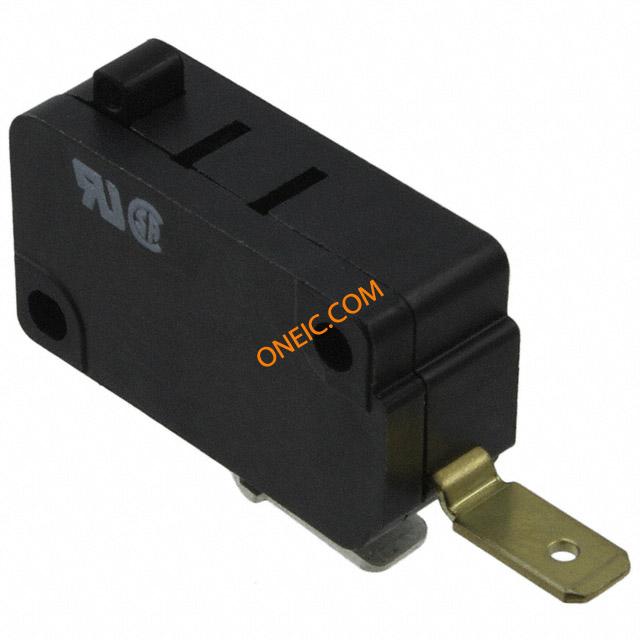

V7-1C29E7
| 制造商 | |
| 描述 | Basic / Snap Action Switches 15.1A 125V Switch Snap Action N.O. SPST Plunger Quick Connect 15.1A 277VAC 250VDC 372.85VA 1.47N Screw Mount SWITCH PLUNGER SPST 15A QC VBasics V7 Series Miniature Basic Switch, Single Pole Normally Open Circuitry, 15 A at 250 Vac, Pin Plunger Actuator, 150 gf Maximum Operating Force, Silver Contacts, Quick Connect Termination, CSA, UL, ENEC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Basic / Snap Action Switches | 标准包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 机构认证与标准 | UL, CSA, ENEC | ||
电气参数
| 电压 | 250 Vac | 额定功率 | 372.85 |
| 额定电压 | 277 V | 差动行程 | 0,05 to 0,25 mm [0.002 to 0.010 in] |
| 最大额定电流 | 15.1 A | 最小输入电压 | 277 |
| 开关功能/额定值 | N.O. | ||
机械参数
| 深度 | 10.16 | 宽度 | 10,3 mm [0.40 in] |
| 高度 | 23.72 | 密封型 | No |
| 重量 | 8 g [0.3 oz] | 预行程 | 1,19 mm [0.047 in] max. |
| 超行程 | 1,27 mm [0.050 in] min. | 端接方式 | Quick Connect |
| 触点形式 | 1 Form A (SPST-NO) | 触头类型 | Silver |
| 致动器类型 | Plunger, Pin | 安装类型 | Through Hole |
| 释放力 | 25 gf min. | 端子类型 | Quick Connect |
| 操作力 | 150 gf | 触头材料 | Silver |
| 壳体材料 | PCT Polyester Thermoplastic | 总长度 | 27,8 mm [1.09 in] |
| 端接样式 | Screw | 按钮样式/尺寸 | Plunger |
| 外壳尺寸-插件 | 15,9 mm [0.63 in] | 开关驱动电平 | SPST |
| 安装面板厚度 | 22,2 mm [0.88 in] | 外壳与棱镜材料 | N/A/Polychlorinated Terphenyl Pol... |
| 最大瞬时扭矩（oz-in / mNm） | 0,56 N m [5.0 in lb] | ||
产品信息
| 备注 | ENEC coverage available depending upon the electrical rating mated with; UL: E12252; CSA: LR41370 | 类型 | Basic |
| 系列 | V7 | 电路结构 | SPNO |
| 开关类型 | MICRO SWITCH⢠Miniature 15,9 mm H x 10,2 mm W x 28,8 mm L [0.63 in H x 0.4 in W x 1.14 in L] | UNSPSC代码 | 39122209 |
| UNSPSC商品 | 39122209 Snap switches | 工作高度 | 14,7 mm ±0,38 mm [0.578 ±0.015 in] |
环境参数
| 工作温度 | 82 | ||
