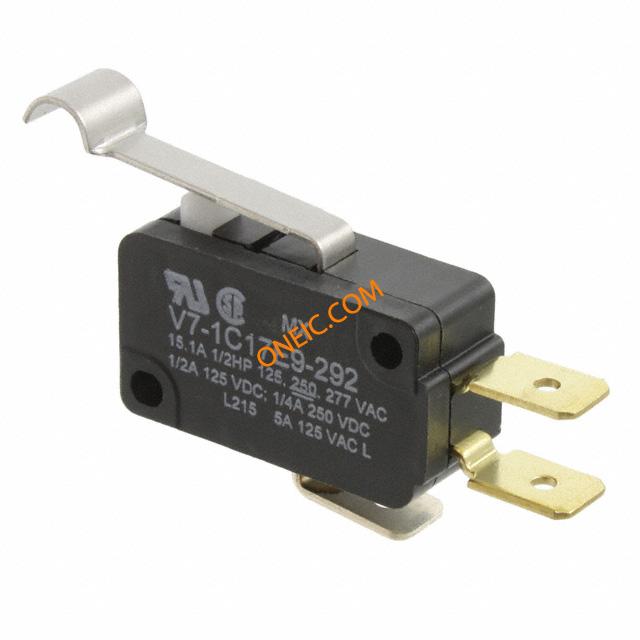

V7-1C17E9-292
| 制造商 | |
| 描述 | Basic / Snap Action Switches V-Basic SW SPDT 15A 250VAC ROLLER ACTR MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Basic Switches, MICRO SWITCH™ Standard Precision Switches SWITCH SIM ROLL SPDT 15A QC Switch Snap Action N.O./N.C. SPDT Simulated Roller Lever Quick Connect 15.1A 277VAC 250VDC 372.85VA 0.88N Screw Mount Switch Snap Action N.O./N.C. SPDT Simulated Roller Lever Quick Connect 15.1A 277VAC 250VDC 372.85VA 0.88N Screw Mount Potential Applications:AppliancesVending machinesTiming devicesOffice equipmentComputer/business equipmentTest instrumentsMedical/dental equipmentCommunications equipmentHVAC equipmentManually operated devicesValvesGaming equipmentPressure switches VBasics V7 Series Miniature Basic Switch, Single Pole Double Throw Circuitry, 15 A at 250 Vac, Simulated Roller Actuator, 0,88 N [3.1 oz] Maximum Operating Force, Silver Contacts, Quick Connect Termination, CSA, UL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Microswitch | 标准包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 机构认证与标准 | UL, CSA |
电气参数
| 电压 | 250 Vac | 额定电压 | 277 V |
| 差动行程 | 0,75 mm [0.030 in] max. | 最大额定电流 | 15.1 A |
机械参数
| 宽度 | 10,3 mm [0.40 in] | 密封型 | No |
| 重量 | 8 g [0.3 oz] | 预行程 | 2,67 mm [0.105 in] max. |
| 超行程 | 1,52 mm [0.060 in] min. | 端接方式 | Quick Connect |
| 触点形式 | SPDT | 触头类型 | Silver |
| 致动器类型 | Simulated Roller Lever | 释放力 | 0,09 N [0.31 oz] min. |
| 执行器长度 | 32,8 mm [1.29 in] | 操作力 | 0.88 N |
| 壳体材料 | PCT Polyester Thermoplastic | 总长度 | 27,8 mm [1.09 in] |
| 端接样式 | Quick Connect | 外壳尺寸-插件 | 15,9 mm [0.63 in] |
| 安装面板厚度 | 22,2 mm [0.88 in] | 最大瞬时扭矩（oz-in / mNm） | 0,56 N m [5.0 in lb] |
产品信息
| 备注 | UL: E12252; CSA: LR41370 | 系列 | BZ |
| 电路结构 | SPDT | 开关类型 | MICRO SWITCH⢠Miniature 15,9 mm H x 10,2 mm W x 28,8 mm L [0.63 in H x 0.4 in W x 1.14 in L] |
| UNSPSC代码 | 39122209 | UNSPSC商品 | 39122209 Snap switches |
| 工作高度 | 18,5 mm ±1,52 mm [0.730 ±0.060 in] | ||
环境参数
| 工作温度 | -40 °C to 82 °C [-40 °F to 180 °F] | ||
