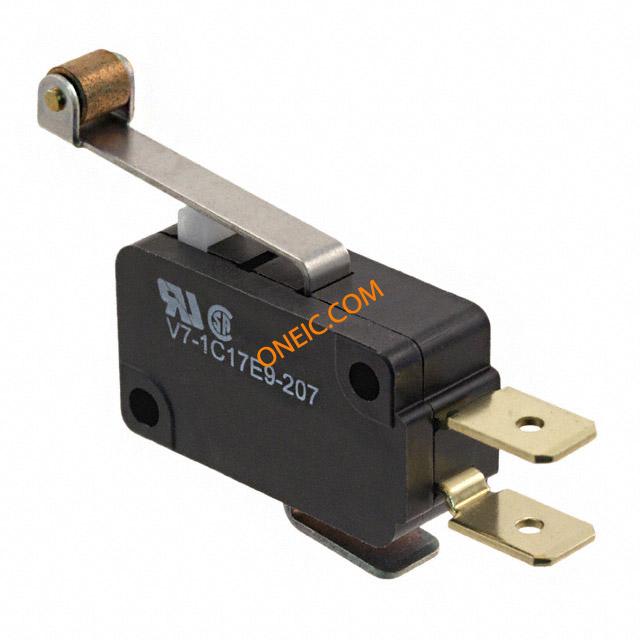

V7-1C17E9-207
| 制造商 | |
| 描述 | Basic / Snap Action Switches 15 A @ 277 VAC Roller Lever Actutor Switch Snap Action N.O./N.C. SPDT Roller Lever Quick Connect 15.1A 277VAC 0.84N Screw Mount MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Basic Switches, MICRO SWITCH™ Standard Precision Switches SW ROLLR LEVER SPDT 15A 125V Switch; Basic; Miniature; 15 AMPS; 277 VAC; Roller LEVER Switch Snap Action N.O./N.C. SPDT Roller Lever Quick Connect 15.1A 277VAC 0.84N Screw Mount Potential Applications:AppliancesVending machinesTiming devicesOffice equipmentComputer/business equipmentTest instrumentsMedical/dental equipmentCommunications equipmentHVAC equipmentManually operated devicesValvesGaming equipmentPressure switches Switch,Basic,Miniature,15AMPS,277VAC,RollerLEVER V7 Series Miniature Basic Switch, Single Pole Double Throw Circuitry, 15 A at 277 Vac, Roller Lever Actuator, 0,84 N [3.0 oz] Maximum Operating Force, Silver Contacts, Quick Connect Termination |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Microswitch | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized,CSACertified | 机构认证与标准 | UL, CSA |
电气参数
| 电路 | SPDT | 电压 | 277 Vac |
| 额定电压 | 277 V | 极数 | 1 |
| 开关功能 | On-Mom | 差动行程 | * |
| 最大额定电流 | 15.1 A | 最小输入电压 | 277 |
| 开关功能/额定值 | N.O./N.C. | ||
机械参数
| 深度 | 10.2 | 宽度 | 10,3 mm [0.40 in] |
| 密封型 | No | 重量 | 8 g [0.3 oz] |
| 包装方式 | * | 预行程 | * |
| 超行程 | * | 本体表面处理 | Miniature |
| 端接方式 | QCTabs | 触点形式 | SPDT |
| 触头类型 | Silver | 致动器类型 | Roller Lever |
| 安装类型 | Screw Mount | 释放力 | * |
| 端子类型 | Quick Connect | 执行器长度 | 34,0 mm [1.35 in] |
| 操作力 | 0.84 N | 壳体材料 | PCT Polyester Thermoplastic |
| 总长度 | 27,8 mm [1.09 in] | 端接样式 | Screw |
| 按钮样式/尺寸 | Roller Lever | 位数 | 2 |
| 外壳尺寸-插件 | 15,9 mm [0.63 in] | 安装孔直径 | 0.114" |
| 开关驱动电平 | SPDT | 安装面板厚度 | 22,2 mm [0.88 in] |
| 最大瞬时扭矩（oz-in / mNm） | 0,56 N m [5.0 in lb] | ||
产品信息
| 备注 | CE: 61058-1; UL: E12252; CSA: LR41370 | 类型 | Basic |
| 系列 | BZ | 产品特性 | * |
| 电路结构 | SPDT | 开关类型 | MICRO SWITCH⢠Miniature 15,9 mm H x 10,2 mm W x 28,8 mm L [0.63 in H x 0.4 in W x 1.14 in L] |
| UNSPSC代码 | 39122209 | 电气寿命 | * |
| UNSPSC商品 | 39122209 Snap switches | 工作高度 | * |
环境参数
| 机械寿命 | * | 防护等级 | * |
| 温度额定值 | -40to+82°C | 工作温度 | * |
