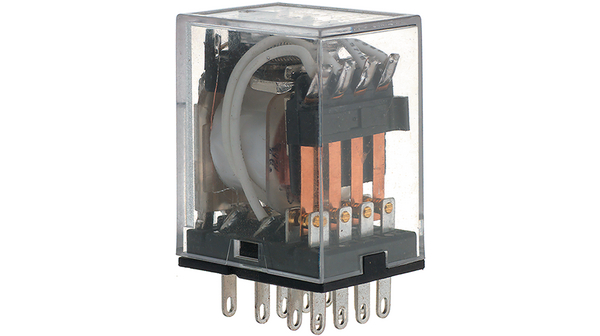

SZR-MY2-N1-AC110-120V
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 5A 110/120VAC 4.43KOhm Socket SZR-MY General Purpose Relay: LED Indicator; Plug-in/Solder Terminal; DPDT; 110/120 Vac Industrial relay 120 VAC 4430 Ohm, SZR-MY2-N1-AC110-120V, Honeywell |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 子类别 | Electromechanical Relay |
合规参数
| 抗辐射加固 | No | UL档案号 | E#150950 |
| 机构认证与标准 | UL, CE | ||
电气参数
| 重量（负载） | 220 V, 2 A | 电压 | 110 % of the rated coil voltage |
| 线圈功率 | 120 | 电感量 | 4430 |
| 线圈电流 | 9.2 mA | 释放时间 | 20 ms max. |
| 电流比 | 9.9 mA/10.8 mA | 额定功率 | 120W/1.1KVA |
| 可见输出 | Yes | 测试电压 | 1.8 |
| 额定电压 | 30 % min. | 线圈电阻 | 4430 ohm |
| 供电电压 | 36VAC | 开关电压 | 250 VAC |
| 交流输入电压 | 110V/120V | 接触电阻 | 50 mOhm max. |
| 开关容量 | 1100 VA | 额定交流电压 | 250 V |
| 开关电流 | 5 A@ 220 VAC | 二极管配置 | No |
| 最大额定电流 | 5 A | 最大开关负载 | 1100 VA |
| 必须动作电压 | 80 % max. of the Rated Coil Voltage | 基极电阻（R1） | 220 V, 5 A |
| 工作频率 | 18,000 Operations/Hour | 最小输入电压 | 110/120 Vac |
| 最小供电电压 | 80 % of the rated coil voltage | 平均正向功率 | 0.9 W to 1.1 W |
| 触点额定电流 | 5 A | 触点额定值 @ 电压 | 250 Vac |
| 直流反向电压（Vr）（最大） | 125 V | ||
机械参数
| 密封 | Unsealed | 深度 | 28 mm |
| 高度 | 36 mm | 重量 | 35 g [1.24 oz] |
| 触点形式 | 2 Form C | 端子类型 | Solder/Plug-In |
| 安装样式 | Socket | 封装形式 | Dust Cover |
| 触头材料 | Silver | 总长度 | 21.5 mm |
| 端接样式 | Solder Lug | 触点数 | DPDT |
| 位数 | 8 | 典型触点布局 | DPDT |
产品信息
| 备注 | LED Indicator; Solder/Plug-in; DPDT | 类型 | Power Relay |
| 设计类型 | LED | 系列 | SZR-MY |
| 继电器类型 | Non-Latching | 按下测试类型 | No |
| 应用细节 | LED Indicator | ||
环境参数
| 动作时间 | 20 ms | 湿度范围 | 45 % RH to 85 % RH |
| 机械寿命 | 10 Hz to 55 Hz at Double Amplitude of 1.0 mm | 抗冲击能力 | 1000 m/s2 (Approx. 100 G) |
| 工作温度 | -25 °C to 75 °C [-13 °F to 167 °F] | ||
