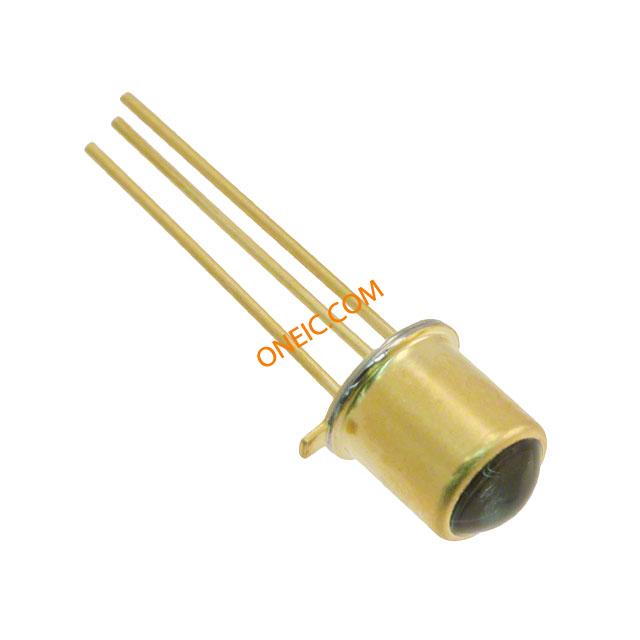

点击放大查看
SD5421-002
| 制造商 | |
| 描述 | Photodiodes SILICON Photodiode TO-46 Mtl/Gls LnsdPk Photodiode PIN Chip 3-Pin TO-46 Sensors, Infrared Sensors, Emitter PHOTODIODE TO-46 GLSS LENSED PCK Honeywell SD5421-002 18° Infrared Si Photodiode, Through-hole TO-46 Package Photodiode PIN Chip 3-Pin TO-46 Product Highlights:TO-46 metal can packageChoice of flat window or lensed package90 ° or 18 ° (nominal) acceptance angle optionFast response timeWide operating temperature range [-55 °C to 125 °C]Mechanically and spectrally matched to SE3450/5450, SE3455/5455 and SE3470/5470 infrared emitting diodes InfraredSensors |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PIN Photodiodes | 交货时间 | 84 Days |
| 子类别 | Photodiode | 产品类别 | Photodiodes |
| 标准包装数量 | 1 | 标准封装名称 | TO-206-AB |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 40.0 µA | 下降时间 | 15 ns |
| 额定功率 | 150 mW | 响应时间 | 15ns |
| 感应角度 | 18 deg | 视角 | 18° |
| 光谱范围 | Infrared | 上升时间（典型） | 15 ns |
| 击穿电压 | 75 V | 暗电流（最大） | 20 nA |
| 暗电流（典型值） | 20 nA | 最大额定电流 | 40(Min) |
| 上升/下降时间（典型） | 15 ns | 最大功耗 | 150 |
| 暗电流 Id（最大） | 40 uA | 直流反向电压（Vr）（最大） | 75V |
| 最大传播延迟 @ V, 最大CL | 15 | 栅极触发电压 Vgt (最大) | 75 V |
机械参数
| 宽度 | 5.56mm | 高度 | 6.27mm |
| 长度 | 5.56mm | 材料（通用） | Si |
| 引脚样式 | Through Hole | 安装类型 | PCB Through Hole |
| 安装样式 | Through Hole | 引脚数 | 3 |
| 封装形式 | TO-46 | 冷却的封装 | TO-46 |
| 刀片材料 | Si | 包装数量 | TO-46 |
| 尺寸/外形 | 5.56 x 5.56 x 6.27mm | 位数 | 3 |
产品信息
| 类型 | Chip | 系列 | Photodiode |
| 极性 | Forward | 透镜类型 | Glass |
| 二极管类型 | PIN | 产品子类型 | IR Component |
环境参数
| 机械寿命 | NRND: Not recommended for new designs. | 工作温度 | + 125 C |
