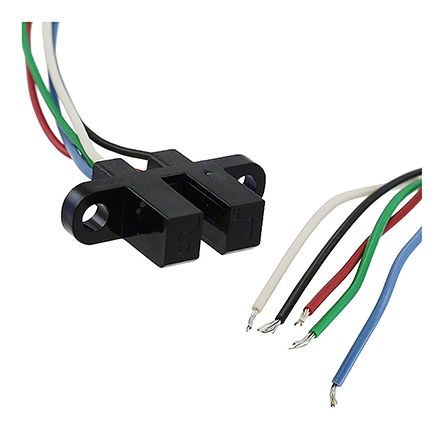

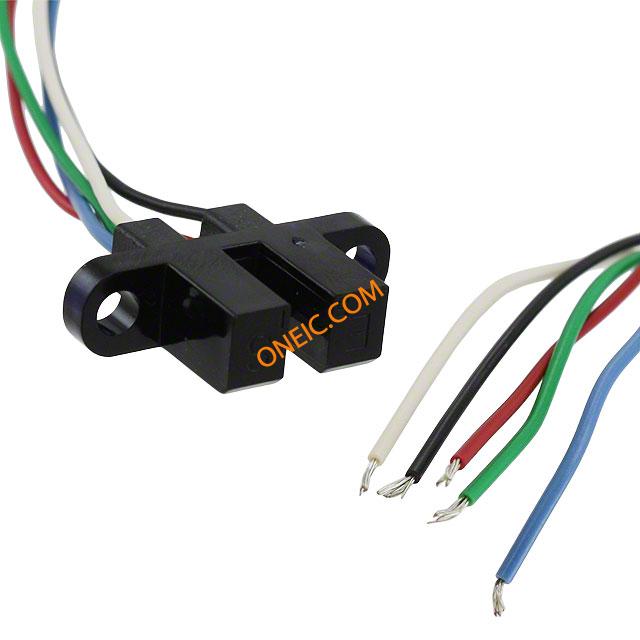

HOA6985-T51
| 制造商 | |
| 描述 | Optical Switches, Transmissive, Photo IC Output 10 kOhm Pull-up 1.6V IR SWITCH Photointerrupter Transmissive 3.18mm Photologic, Pull up, Inverter 5-Pin Sensors, Infrared Sensors, Transmissive SENSOR TRANS TRANSM OPTOSCHMITT Sensor; 1.6 V; 50 mA (Continuous); 10 muA; 3 V; 100 mW; 0.125 in. (Slot) Photointerrupter Transmissive 3.18mm Photologic, Pull up, Inverter 5-Pin Product Highlights:Direct TTL interfaceBuffer or inverting logic availableThree device output optionsFour mounting configurationsChoice of detector aperture0.125 in [3.18 mm] slot width24.0 in [610 mm] min. 26 AWG UL 1429 wire leads Sensor;1.6V;50mA(Continuous);10muA;3V;100mW;0.125in.(Slot) Honeywell 红外传感器, 开路集极输出 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 34 Days | 子类别 | Photointerrupter |
| 产品类别 | Optical Switches, Transmissive, Photo IC Output | 标准包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 输出端 | Pull Up, Inverter | 开口 | 1,52 mm x 0,25 mm [0.060 in x 0.010 in] |
| 下降时间 | 70 ns | 迟滞 | 0.05 |
| 输出类型 | 开路集极 | 光源 | 红外 |
| 额定功率 | 100 mW | 响应时间 | 70ns |
| 上升时间（典型） | 70 ns | 输出电流 | 10 µA |
| 感应距离 | 0.125" (3.18mm) | 供电电压 | 4.5 V to 12.0 V |
| 传播延迟 | 5.0 µs | I/O低电平电压 | 0.4 V |
| 通道数量 | 1 | LED正向电流 | 50 mA |
| LED正向电压 | 1.6 V | 击穿电压 | 3 V |
| 最小输入电压 | 2.4 V | 上升/下降时间（典型） | 70 ns |
| 最大功耗 | 100mW | 传播延迟（最大） | 1.0 second |
| 输出高/低电流 | 800 uA | 峰值脉冲电流（10/1000µs） | 50mA(Continuous) |
| 电源电流（禁用）（最大） | 15 mA | LED触发电流（最大） | 15 mA |
| 最大传播延迟 @ V, 最大CL | 70 | 栅极触发电压 Vgt (最大) | 3 V |
机械参数
| 宽度 | 3.18 mm | 高度 | 11.05mm |
| 长度 | 21.23mm | LED颜色 | Black |
| 本体表面处理 | Rectangular | 端接方式 | Solder |
| 安装类型 | Chassis Mount, Wire Lead | 安装样式 | Two Mounting Tabs |
| 封装形式 | Module, Pre-Wired | 壳体材料 | Polysulfone, IR Transmissive |
| 输出连接器 | Blue | 包装数量 | Black |
| 主要材料 | Photoelectric | 尺寸/外形 | 21.23 x 24.89 x 11.05 mm |
| 背景色 | Green | 连接器颜色 | White |
| 位数 | 5 | ||
产品信息
| 类型 | Transmissive | 系列 | Optoschmitt Sensor |
| 功能 | Vane | 技术 | Photoelectric |
| 制造商全称 | HOASeries | 产品子类型 | IR Switch |
| 感应方式 | Transmissive, Slotted | 输出配置 | Pull-Up Resistor, Inverted |
环境参数
| 机械寿命 | NRND: Not recommended for new designs. | 工作温度 | + 70 C |
