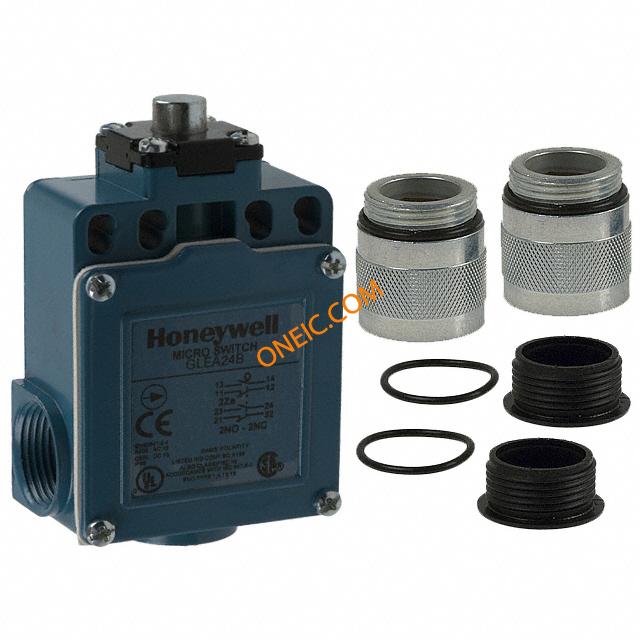

GLEA24B
| 制造商 | |
| 描述 | Limit Switches 13N 2.9lb 10A 300VAC 2NC 2NO DPDT Snap Switch Limit N.O./N.C. DPDT Top Pin Plunger Conduit 6A 600VAC 250VDC 13N Linear Screw Mount MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Limit Switches, MICRO SWITCH™ Global Limit Switches SWITCH TOP PIN PLUNGER DPDT 120V Switch; Top Pin Plunger; Metal; DPDT; -25 to 85 degC; GL Series Switch Limit N.O./N.C. DPDT Top Pin Plunger Conduit 6A 600VAC 250VDC 13N Linear Screw Mount Product Highlights:Designed to IEC standard for world-wide applicationsUL, CSA, and CEInternational conduit sizesDirect PLC interface compatible (two circuit)Modular construction reduces maintenance parts costsDesigned for ease of installationVariety of basic switch versionsWide choice of actuators Switch;TopPinPlunger;Metal;DPDT;-25to85degC;GLSeries Global Limit Switches Series GLS: Top Plunger, 2NC 2NO DPDT Snap Action, 0.5 in - 14NPT conduit |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 28 Days | 商标名 | Microswitch |
| 其他名称 | 480-2739 | 子类别 | Switch Limit |
| 产品类别 | Limit Switches | 标准包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULListed,CSACertified,CEMarked | UL档案号 | E37138 & E157416 |
| 认证机构标志 | CCC/CE/CSA/UL | 机构认证与标准 | UL, CE, CSA, CCC. IEC 947-5-1, EN60947-5-1, UL508 |
电气参数
| 转速 | 100mm/s | 电路 | DPDT |
| 额定电压 | 300 V | 极数 | 2 |
| 开关功能 | On-Mom | 供电电压 | 300 Vac/250 Vdc max. |
| 差动行程 | 0.025" (0.6mm) | 最大额定电流 | 10 A |
| 最小输入电压 | 600 | 开关功能/额定值 | N.O./N.C. |
机械参数
| 深度 | 30 | 高度 | 85 |
| 密封型 | Industrial | 包装方式 | Bulk |
| 预行程 | 3mm | 超行程 | 0.118" (3.0mm) |
| 端接方式 | Screws | 触点形式 | DPDT - 2 NC / 2 NO |
| 致动器类型 | Plunger | 安装类型 | Screw Mount |
| 端子类型 | Conduit | 封装形式 | EN 50047 Compatible |
| 操作力 | 13 N | 壳体材料 | Zinc Die Cast |
| 总长度 | 65 | 端接样式 | Screw |
| 按钮样式/尺寸 | Top Pin Plunger | 位数 | 2 |
| 安装孔直径 | 0.118" | 开关驱动电平 | DPDT |
产品信息
| 类型 | Global | 系列 | GLS DIN |
| 电路结构 | 2NC 2NO DPDT Snap Action | UNSPSC代码 | 39122213 |
| 产品子类型 | EN50041/47 Global Limit Switch | UNSPSC商品 | 39122213 Limit Switches |
| 工作高度 | 0.710" (18.0mm) | ||
环境参数
| 振动 | 10 g per IEC 68-2-6 (w/o Actuator) | 密封等级 | IP 66 |
| 机械寿命 | 15,000,000 Cycles | NEMA 机架尺寸 | 1, 4, 12, 13 |
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | -40°C ~ 85°C |
