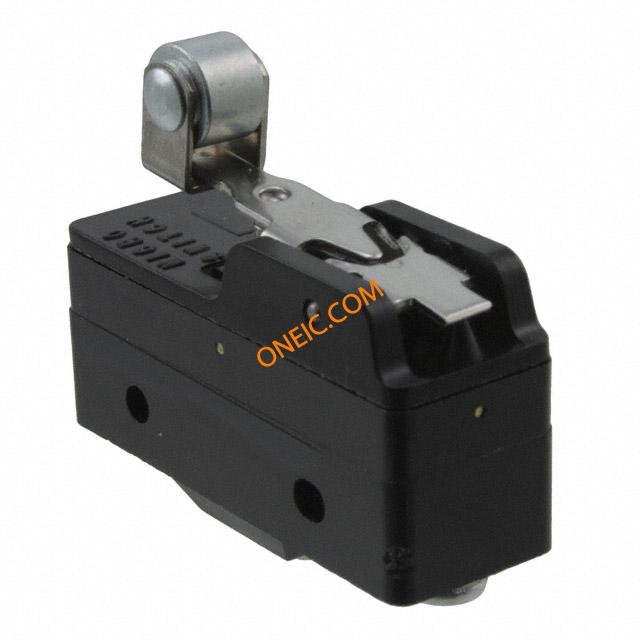

BZ-2RW82212T
| 制造商 | |
| 描述 | Basic / Snap Action Switches 15A 1.05 roller levr #6 Screw Term Switch Snap Action N.O./N.C. SPDT Roller Lever Screw 16A 480VAC 250VDC 186.42VA 1.67N Screw Mount SWITCH ROLL SPDT 15A SCREW 125V LargeBasics BZ Series Standard Basic Switch, Single Pole Double Throw Circuitry, 15 A at 250 Vac, Roller Lever Actuator, Screw Termination, Silver Contacts, UL, CSA, ENEC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Basic / Snap Action Switches | 标准包装数量 | 5 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 机构认证与标准 | UL, CSA, ENEC | ||
电气参数
| 电路 | SPDT | 电压 | 250 Vac |
| 额定功率 | 186.42 | 额定电压 | 480 V |
| 开关功能 | On-Mom | 差动行程 | 0.020" (0.5mm) |
| 最大额定电流 | 15 A | 最小输入电压 | 480 |
| 开关功能/额定值 | N.O./N.C. | ||
机械参数
| 深度 | 17.45 | 宽度 | 17,5 mm [0.69 in] |
| 高度 | 41.3 | 密封型 | No |
| 重量 | 24,94 g to 34,01 g [0.055 lb to 0.075 lb] | 材料（通用） | Plastic |
| 包装方式 | Bulk | 超行程 | 0.094" (2.4mm) |
| 端接方式 | Screw | 触点形式 | SPDT |
| 触头类型 | Silver | 致动器类型 | Roller Lever |
| 安装类型 | Screw | 释放力 | 42.5gf |
| 端子类型 | Screw | 执行器长度 | 26,7 mm [1.05 in] |
| 操作力 | 6 oz | 触头材料 | Silver |
| 壳体材料 | General Purpose Phenolic | 总长度 | 49,3 mm [1.94 in] |
| 执行器材料 | Steel/N/A/N/A | 端接样式 | Screw |
| 按钮样式/尺寸 | Roller Lever | 外壳尺寸-插件 | 24,1 mm [0.95 in] |
| 开关驱动电平 | SPDT | 螺纹/螺钉/孔尺寸 | 3,53 mm [0.139 in] |
| 安装面板厚度 | 25,4 mm [1 in] | 外壳与棱镜材料 | N/A/General Purpose Phenolic |
| 最大瞬时扭矩（oz-in / mNm） | 0,33 N m [3.0 in lb] | ||
产品信息
| 类型 | Basic | 系列 | BZ |
| 电路结构 | SPDT | 开关类型 | MICRO SWITCH⢠Standard 25,4 mm H x 17,8 mm W x 50,8 mm L [1.0 in H x 0.7 in W x 2.0 in L] |
| UNSPSC代码 | 39122209 | UNSPSC商品 | 39122209 Snap switches |
| 工作高度 | 1.188" (30.2mm) | ||
环境参数
| 机械寿命 | 20,000,000 Cycles | 防护等级 | * |
| 工作温度 | -55°C ~ 85°C | ||
