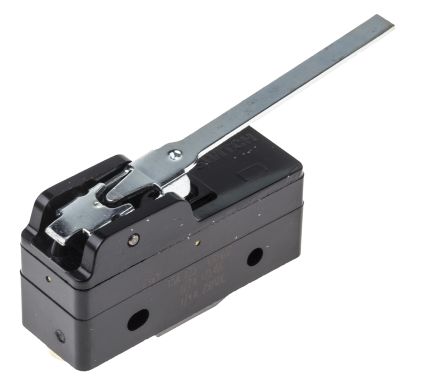

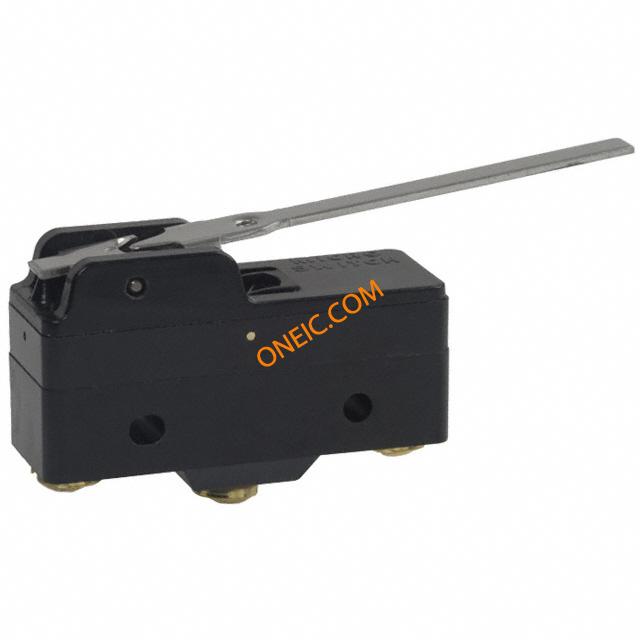

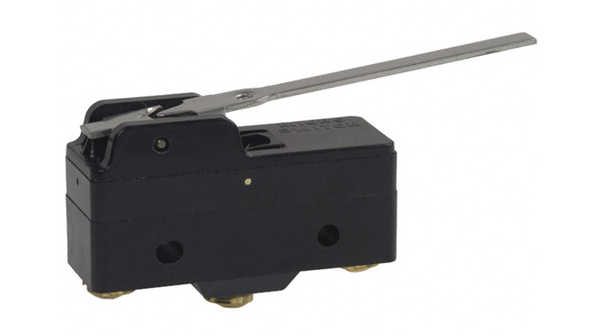

BZ-2RW80-A2
| 制造商 | |
| 描述 | Basic / Snap Action Switches 15A 2.5 STR LVR Switch Snap Action N.O./N.C. SPDT Lever Screw 15A 480VAC 0.7N Screw Mount SW LEVER SPDT 15A SCREW 125V SPDT-NO/NC Lever Microswitch, 15 A Switch,Basic,Standard,SPDT,15Amps,2.5OperatingForce,ScrewTerminals Microswitch; with lever; SPDT; 15A/250VAC; ON-(ON); 1-position BZ Series Standard Basic Switch, Single Pole Double Throw Circuitry, 15 A at 250 Vac, Straight Lever Actuator, Screw Termination, Silver Contacts, UL, CSA, Micro switch 15 AAC Flat lever Snap-action switch 1 change-over (CO), BZ-2RW80-A2, Honeywell Honeywell 单刀双掷 - 常开/常闭 杠杆 微动开关, 15 A @ 125 V 交流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 22 Days | 子类别 | Switch Snap Action |
| 产品类别 | Basic / Snap Action Switches | 标准包装数量 | 5 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized | 机构认证与标准 | UL, CSA, ENEC |
电气参数
| 电路 | SPDT | 电压 | 250 Vac |
| 额定电压 | 600 V | 开关功能 | On-Mom |
| 开关电压 | ON-(ON) | 额定交流电压 | 480V VAC |
| 差动行程 | 0.050" (1.3mm) | 最大额定电流 | 15 A |
| 最小输入电压 | 480 | 开关功能/额定值 | N.O./N.C. |
| 触点额定电流 | 15 A | 交流触点额定值（阻性负载） | 15 A / 250 VAC |
机械参数
| 深度 | 17.5 mm | 宽度 | 17,5 mm [0.69 in] |
| 长度 | 63.5mm | 密封型 | No |
| 重量 | 0.03 kg | 材料（通用） | Plastic |
| 包装方式 | Bulk | 引脚样式 | M4 screws |
| 超行程 | 0.219" (5.6mm) | 本体尺寸 | 49.3 x 17.5 x 24.1mm |
| 端接方式 | Screws | 触点形式 | SPDT |
| 触头类型 | Silver | 致动器类型 | Lever |
| 保持力 | 0.14N | 安装类型 | Screw Mount |
| 释放力 | 14gf | 端子类型 | Screw |
| 连接器类型 | 螺丝 | 安装样式 | Screw |
| 外壳材料（壳体） | HighGradePhenolic | 驱动力 | Flat lever |
| 执行器长度 | 63,5 mm [2.5 in] | 操作力 | 0.7 N |
| 触头材料 | FineSilver | 壳体材料 | General Purpose Phenolic |
| 总长度 | 74.65 mm | 端接样式 | Screw |
| 触点数 | 1 change-over (CO) | 按钮样式/尺寸 | Lever |
| 位数 | 1-position | 外壳尺寸-插件 | 24,1 mm [0.95 in] |
| 安装孔直径 | 0.14" | 开关驱动电平 | SPDT |
| 螺纹/螺钉/孔尺寸 | 3,53 mm [0.139 in] | 典型触点布局 | SPDT-NO/NC |
| 安装面板厚度 | 25,4 mm [1 in] | 额定扭矩（oz-in / mNm） | 0.7N |
| 最大瞬时扭矩（oz-in / mNm） | 0,33 N m [3.0 in lb] | ||
产品信息
| 备注 | CE: 61058-1; UL: E12252; CSA: LR41370; Bottom facing #6 screws and cup washers | 类型 | Basic |
| 设计类型 | Snap-action switch | 系列 | BZ |
| 电路结构 | SPDT | 开关类型 | microswitch |
| UNSPSC代码 | 39122209 | 电气寿命 | 100000 |
| 单元数量 | 1 | 开关特性 | with lever |
| UNSPSC商品 | 39122209 Snap switches | 工作高度 | 0.750" (19.1mm) |
| 触点配置 | SPDT | 适用产品/相关产品 | 2.5 inch lever requirements |
环境参数
| 机械寿命 | 20,000,000 Cycles | 防护等级 | * |
| 工作温度 | -55°C ~ 85°C | ||
