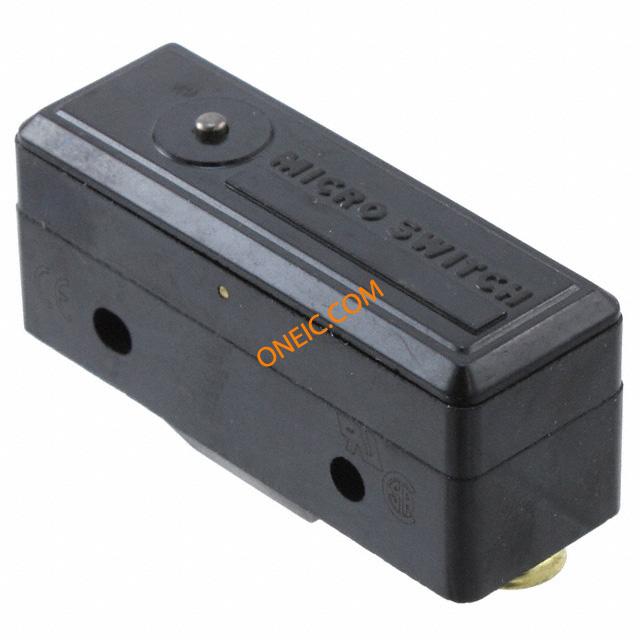

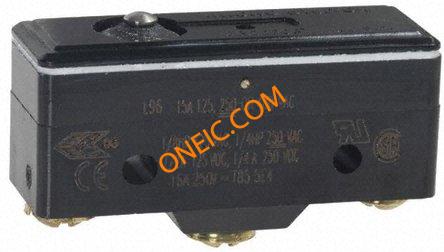

BZ-2R244-A2
| 制造商 | |
| 描述 | Basic / Snap Action Switches 5A Pin Plunger #6 Screw Term Switch Snap Action N.O./N.C. SPDT Pin Plunger Screw 5A 480VAC 250VDC 3.61N Screw Mount SWITCH PLNGR SPDT 5A SCREW 125V Switch, 5A 204Deg C Pin Plunger Switch,Basic,Large,SPDT,5Amps@250Vac,PinPlunger,SilverContacts BZ Series Standard Basic Switch, Single Pole Double Throw Circuitry, 5 A at 250 Vac, Pin Plunger Actuator, Screw Termination, Silver Contacts, UL, CSA, ENEC Honeywell 塑料外壳 快速动作 限位开关 , 250V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 28 Days | 子类别 | Switch Snap Action |
| 产品类别 | Basic / Snap Action Switches | 标准包装数量 | 5 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized,CSACertified | 机构认证与标准 | UL, CSA, ENEC |
电气参数
| 电路 | SPDT | 电压 | 250 Vac |
| 额定电压 | 480 V | 开关功能 | On-Mom |
| 最大交流电压 | 250V | 差动行程 | 0.002" (0.05mm) |
| 最大额定电流 | 5 A | 最小输入电压 | 480 |
| 开关功能/额定值 | N.O./N.C. | ||
机械参数
| 深度 | 0.68in | 宽度 | 1.94in |
| 高度 | 25.4 | 长度 | 0.95in |
| 密封型 | No | 重量 | 24,94 g to 34,01 g [0.055 lb to 0.075 lb] |
| 材料（通用） | Plastic | 包装方式 | Bulk |
| 预行程 | 0.015" (0.4mm) | 超行程 | 0.005" (0.13mm) |
| 端接方式 | Screws | 触点形式 | SPDT |
| 触头类型 | Snap Action | 致动器类型 | Plunger, Pin |
| 安装类型 | Screw Mount | 释放力 | 113gf |
| 端子类型 | Screw | 连接器类型 | 螺钉 |
| 安装样式 | Mountingholeswillacceptpinsorscrewsof0.139in.max.diameteron1.000plusorminus0.002in.centers. | 外壳材料（壳体） | Phenolic |
| 操作力 | 2.5 N to 3.61 N | 触头材料 | Silver |
| 壳体材料 | Plastic | 总长度 | 49,3 mm [1.94 in] |
| 尺寸/外形 | 0.95 x 1.94 x 0.68 in | 端接样式 | Screw |
| 按钮样式/尺寸 | Pin Plunger | 外壳尺寸-插件 | 24,1 mm [0.95 in] |
| 安装孔直径 | 0.14" | 开关驱动电平 | SPDT |
| 螺纹/螺钉/孔尺寸 | 3,53 mm [0.139 in] | 安装面板厚度 | 25,4 mm [1 in] |
| 外壳与棱镜材料 | N/A/General Purpose Phenolic | 每排/每行位置数 | SPDT |
| 最大瞬时扭矩（oz-in / mNm） | 0,33 N m [3.0 in lb] | ||
产品信息
| 备注 | CE: 61058-1; UL: E12252; CSA: LR41370; Bottom facing #6 screws and cup washers | 类型 | Basic |
| 系列 | BZ | 电路结构 | SPDT |
| 开关类型 | MICRO SWITCH⢠Standard 25,4 mm H x 17,8 mm W x 50,8 mm L [1.0 in H x 0.7 in W x 2.0 in L] | UNSPSC代码 | 39122209 |
| 制造商全称 | BZSeries | UNSPSC商品 | 39122209 Snap switches |
| 工作高度 | 0.625" (15.9mm) | ||
环境参数
| 温度 | 204 °C [400 °F] | 机械寿命 | 20,000,000 Cycles |
| 工作寿命 | 20000000 次循环 | 防护等级 | * |
| 工作温度 | -55°C ~ 204°C | ||
