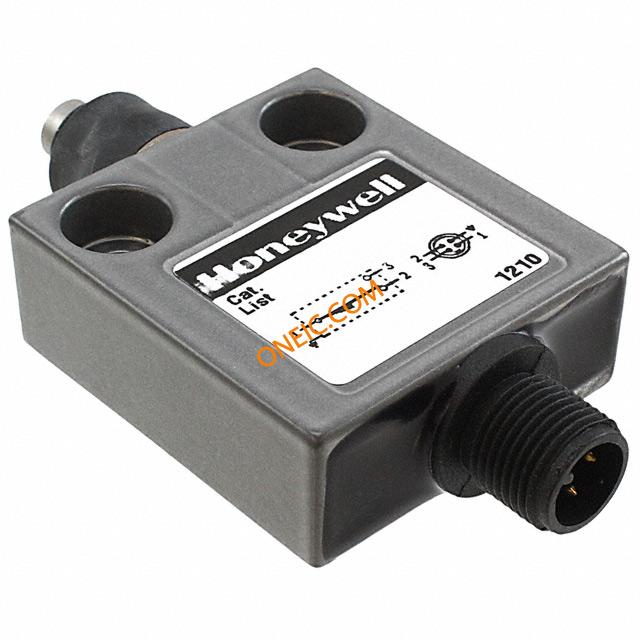

914CE18-Q
| 制造商 | |
| 描述 | Limit Switches 1NC/1NO SPDT 4-pin DC micro-conn. Switch Limit N.O./N.C. SPDT Top Plunger Connector 5A 250VAC 1/10HP 22.24N Linear Screw Mount MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Limit Switches, MICRO SWITCH™ Compact Limit Switches SW MINI 1NC 1NO SPDT SNAP 125V Switch; Enclosed; Miniature; SPDT; Top Plunger; Seal Boot; DC Style Connector Switch Limit N.O./N.C. SPDT Top Plunger Connector 5A 250VAC 1/10HP 22.24N Linear Screw Mount Product Highlights:Compact constructionPre-wired or connector versionsDie-cast Zinc housingWide selection of actuatorsGang mounting capabilityCable length variationsSide and bottom exit cable/connectorSimple two-screw mountingLow temperature variantsFluorocarbon sealing (standard)Potential Applications:Processing EquipmentTextile MachineryMachine ToolsRoboticsPackaging EquipmentFarm MachineryCommercial Laundry EquipmentPrinting Trade MachineryVehicles Switch;Enclosed;Miniature;SPDT;TopPlunger;SealBoot;DCStyleConnector Limit switch; pin plunger Ø7mm; SPDT; 3A; max250VAC; IP67; 0÷105°C Miniature Enclosed Switches Series 914CE: Top Plunger; 1NC 1NO SPDT Snap Action; 4-Pin DC Micro-Connector |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 商标名 | Microswitch |
| 子类别 | Switch Limit | 产品类别 | Limit Switches |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULListed,CSACertified,IEC | UL档案号 | E41859 |
| 认证机构标志 | CE/CSA/UL | 机构认证与标准 | UL, CE, CSA. IEC947-5-1, EN60947-5-1 |
电气参数
| 电路 | SPDT | 传感器类型 | limit switch |
| 额定功率 | 1/10HP | 额定电压 | 250 V |
| 极数 | 1 | 开关功能 | On-Mom |
| 供电电压 | 125 Vac/250 Vac | 开关电压 | max 250V AC |
| 差动行程 | 0.004" (0.1mm) | 最大额定电流 | 3 A |
| 最大触点电流 | 3A | 最小输入电压 | 250 |
| 开关功能/额定值 | N.O./N.C. | 交流触点额定值（阻性负载） | 3 A / 250 VAC |
机械参数
| 深度 | 16 | 高度 | 62.99 |
| 密封型 | Industrial | 重量 | 1 g |
| 包装方式 | Bulk | 预行程 | 3mm |
| 超行程 | 0.118" (3.0mm) | 本体表面处理 | Miniature |
| 本体尺寸 | 44 x 41 x 16mm | 端接方式 | M12Connector |
| 触点形式 | SPDT - 1 NC / 1 NO | 致动器类型 | Plunger |
| 基体材料 | metal | 安装类型 | Screw Mount |
| 释放力 | 450gf | 端子类型 | Connector |
| 安装样式 | Fastenstoflatsurface/bracket | 操作力 | 22.5 N |
| 壳体材料 | Zinc Die Cast | 总长度 | 40.01 |
| 端接样式 | Screw | 按钮样式/尺寸 | Top Plunger |
| 位数 | 2 | 安装孔直径 | 0.2" |
| 开关驱动电平 | SPDT | 触点材料 - 镀层 | silver plated |
产品信息
| 备注 | Bottom Exit Connector; 4-Pin dc Micro-Connector; With Boot Seal | 类型 | Linear |
| 系列 | 914CE | 电路结构 | 1NC 1NO SPDT Snap Action |
| UNSPSC代码 | 39122213 | 产品子类型 | MICRO SWITCH⢠Miniature Limit Switches |
| 单元数量 | 1 | UNSPSC商品 | 39122213 Limit Switches |
| 连接方式 | connector M12 | 工作高度 | 0.980" (24.9mm) |
| 输出配置 | SPDT | ||
环境参数
| 密封等级 | IP 66, IP 67, IP 68 | 机械寿命 | 10,000,000 Cycles |
| NEMA 机架尺寸 | 1, 2, 3, 3R, 4, 6, 6P, 12, 13 | 防护等级 | * |
| 温度额定值 | 0to+70°C | 工作温度 | 0°C ~ 105°C |
