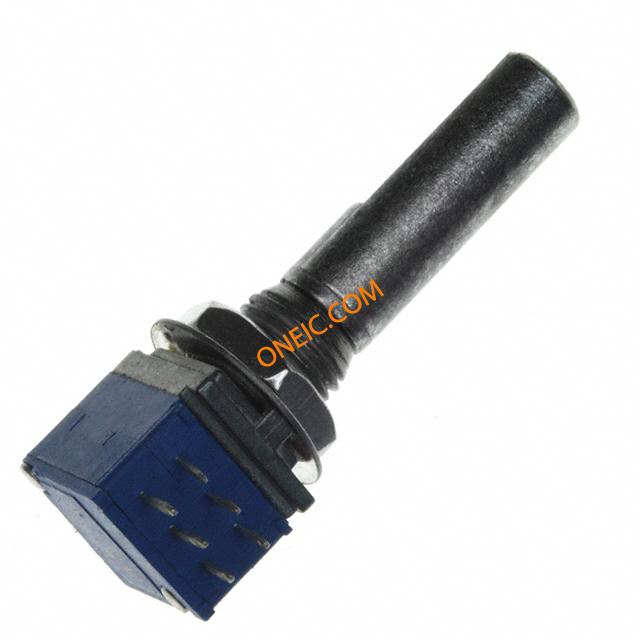

585DX4Q25F502ZP
| 制造商 | |
| 描述 | ポテンショメータ 5 K Ohms 20% 0.05W Solder Pin POT 5K .05W DUAL LOG CARBON PCB Pot;Carbon;Rest5Kilohms;Horizontal;CwAudio;Pwr-Rtg0.05W;ShaftDia0.236In 585 Series Commercial Potentiometer, Carbon Element, PC Terminals, 0.05 W Power Rating, 5 kOhm Resistance Value |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 365 Days | 子类别 | Resistor Trimmers, Potentiometer and Rheostat |
| 标准包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 线性度 | ±5% | 容差 | ±20% |
| 电阻 | 5Kilohms | 元件类型 | Carbon |
| 功率（瓦） | 0.05W, 1/20W | 额定功率 | 0.05W |
| 额定电压 | 50 V | 最大频率 | 300° |
| 电阻值（欧姆） | 5k | 电阻公差 | ± 20 % |
机械参数
| 锥度 | Audio | 旋转范围 | 300° |
| 包装方式 | Bulk | 本体尺寸 | Square - 0.374" L x 0.374" W x 0.374" H (9.50mm x 9.50mm x 9.50mm) |
| 端接方式 | PCPins | 轴细节 | Flatted |
| 致动器类型 | Flatted Shaft | 基体材料 | 9.5 mm [0.374 in] square, ± 0.79 mm [0.031 in] |
| 安装类型 | Through Hole | 端子类型 | PC |
| 衬套螺纹 | M7 [0.276 in] x .75 | 安装样式 | PCB |
| 旋转角度 | 300° | 轴直径 | 6 mm [.236 in] |
| 执行器长度 | 0.984" (25.00mm) | 轴径 | 0.236" |
| 刀片材料 | Carbon | 尺寸/外形 | 9.5mmL×9.5mmW×5mmH |
| 执行器直径 | 0.236" (6.00mm) | 端接样式 | PCB Pins |
| 电阻材料 | Carbon | 衬套/护套类型 | 7 mm [0.276 in] |
| 轴和轴承长度 | 25 mm [0.984 in] | 旋转寿命（最小循环次数） | 10000 cycles |
产品信息
| 类型 | Potentiometer | 系列 | 585 |
| UNSPSC代码 | 41113633 | 调节方式 | Side Adjustment |
| 圈数 | Single | 类型属性 | Commercial |
| UNSPSC商品 | 41113633 Potentiometers | ||
环境参数
| 开关次数 | 10000Cycles | ||
