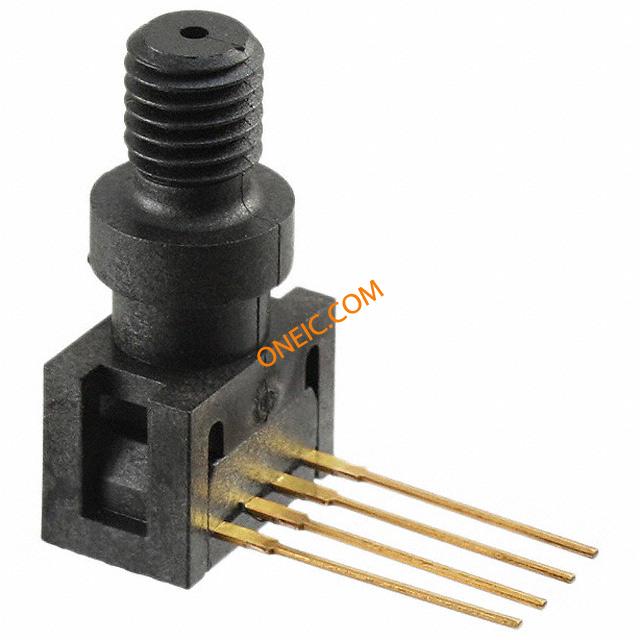

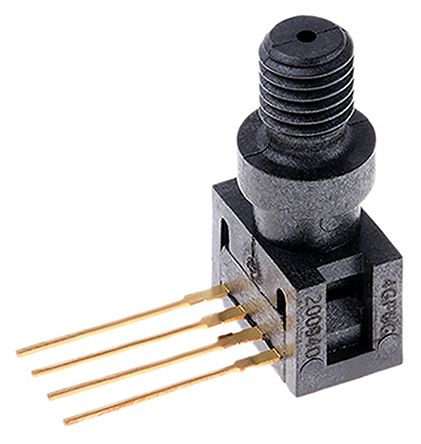

24PCGFM6G
| 制造商 | |
| 描述 | Board Mount Pressure Sensors 10V +/-250psi Differ Guage Transducer Pressure Sensor 0psi to 250psi Gage 4-Pin Sensors, Pressure Transducers, Piezoresistive Silicon SENSOR DIFFERENTIAL +-250 PSI Gauge Pressure Sensor For Nitrogen Gas, Oxygen, Water, 250psi Max Pressure, 10V dc Board Mount Pressure / Force Sensors 10V +/-250psi Differ Guage Transducer Pressure Sensor 0psi to 250psi Gage 4-Pin Product Highlights:Miniature packageVariety of gage pressure port configurations - easily and quickly modified for special needsOperable after exposure to frozen conditionsChoice of termination for gage sensors2 mA constant current excitation significantly reduces sensitivity shift over temperatureCan be used to measure vacuum or positive pressure 20PC 24PC Series, Gage, Vacuum Gage; Signal Conditioning: Unamplified; Pressure Range: ± 250 psi; Port Style: 1/4 - 28 UNF w/o Cable Lock Honeywell 计量 压力传感器 , 250psi最大压力读数, 10 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 35 Days | 子类别 | Industrial Pressure Sensor |
| 产品类别 | Board Mount Pressure Sensors | 标准包装数量 | 5 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | 145 mV ~ 280 mV | 精度 | 0.25 % |
| 线性度 | ± 0.25% span typ., ± 1.0% span max. (P2 > P1) | 容差 | ±0.25% |
| 满量程 | 212 mV typ. | 迟滞 | ± 0.15 % span typ. |
| 输出类型 | Unamplified | 灵敏度 | 0.85 mV/psi typ. |
| 响应时间 | 1 ms max. | 额定电压 | 145 mV to 280 mV |
| 输出电流 | 2 mA | 输出电压 | 145 → 280 mV |
| 供电电压 | 10 V | 输出校准 | No |
| 输入电阻 | 4.0 kOhm min., 5.0 kOhm typ., 6.0 kOhm max. | 连接器阻抗 | Male, 1/4" (6.35mm) UNF |
| 信号调理 | Unamplified | 最小供电电压 | 12 V |
| 输入失调电压（最大） | 0 mV typ. | 滑臂电阻（欧姆）（典型） | 4.0 kOhm min., 5.0 kOhm typ., 6.0 kOhm max. |
机械参数
| 重量 | 2 g [0.07 oz] | 端口尺寸 | 6.35 mm |
| 引脚样式 | Cable | 端接方式 | PCB; 1 x 4; 0.600 in |
| 安装类型 | Screw | 端子类型 | Solder Tag |
| 安装样式 | Screw | 封装形式 | SIP-4 / Side Port |
| 冷却的封装 | Honeywell - 20PC | 压力范围 | 0psi to 250psi |
| 操作力 | Qualification tested to 150 g | 最大压力 | 500psi |
| 端接样式 | PC Pin | 位数 | 4 |
| 最大压力（PSI） | 500 psi max. | ||
产品信息
| 类型 | Gage | 系列 | 24PC |
| 端口样式 | 1/4 in - 28 UNF w/o Cable Lock | UNSPSC代码 | 41111927 |
| 测量制式 | Differential, Gage | UNSPSC商品 | 41111927 Pressure Sensors |
| 连接方式 | 焊片 | 媒体交付类型 | Nitrogen Gas, Oxygen, Water |
环境参数
| 振动 | MIL-STD-202 Method 213 (150 g half sine 11 ms) | 压力类型 | Differential |
| 爆破压力 | 500 | 工作压力 | +/- 250 psi |
| 工作温度 | + 85 C | 温度系数 | No |
| 最小液体比重 | 0psi | ||
