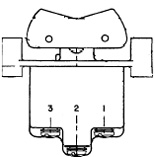

1TP66-2
| 制造商 | |
| 描述 | Rocker Switches & Paddle Switches Sealed OI/TP Rocker Toggle Switch Rocker OFF ON SPST Screw Rocker 20A 277VAC 250VDC 745.7VA MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Rocker Switches SWITCH ROCKER SPST 15A 125V Rocker Switches Sealed OI/TP Rocker Toggle SealedOperatorControls TP Series Rocker Switch, 1 pole, 2 position, Screw terminal, Flush Panel Mounting |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 84 Days | 子类别 | Switch Rocker |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构标志 | L191: 15 A-125, 250, 277 Vac; 1/2 Hp-125 Vac; 1 Hp-250, 277 Vac; 5 A-120 Vac "L" | ||
电气参数
| 电路 | SPST | 灯类型 | Transparent |
| 操作方式 | 126711 | 额定功率 | 745.7 |
| 额定电压 | 277 V | 开关功能 | On-Off |
| 供电电压 | 0.5 A at 250 Vdc|0.75 A at 115 Vdc|0.5 A to 15 A at 0.5 Vac to 277 Vac|0.5 A to 20 A at 0.5 Vdc to 28 Vdc | 最大额定电流 | 15 A |
| 最小输入电压 | 277 | 开关功能/额定值 | OFF ON |
| 触点额定值 @ 电压 | 15 A | 最大持续工作电压（MCOV） | 0.5 A at 250 Vdc|0.75 A at 115 Vdc|0.5 A to 15 A at 0.5 Vac to 277 Vac|0.5 A to |
机械参数
| 深度 | 22.1 | 高度 | 44.45 |
| 包装方式 | Bulk | 端接方式 | Screw |
| 触点形式 | SPST | 致动器类型 | Rocker |
| 安装类型 | Panel Mount | 端子类型 | Screw |
| 安装样式 | Panel | 总长度 | 55.12 |
| 执行器材料 | Plastic | 端接样式 | Screw |
| 按钮样式/尺寸 | Rocker | 按钮/帽颜色 | Clear |
| 开关驱动电平 | SPST | 面板开孔尺寸（外形） | Rectangular - 38.40mm x 23.90mm |
产品信息
| 备注 | Button furnished unassembled | 系列 | TP |
| 产品特性 | Sealed | 功能 | 2 position |
| 电路结构 | SPST | UNSPSC代码 | 302119 |
| 照明类型 | Non-Illuminated | 产品子类型 | MICRO SWITCH⢠Rocker |
| 执行器标记 | No Marking | UNSPSC商品 | 302119 Switches and controls and relays |
环境参数
| 工作温度 | -54°C ~ 71°C | ||
