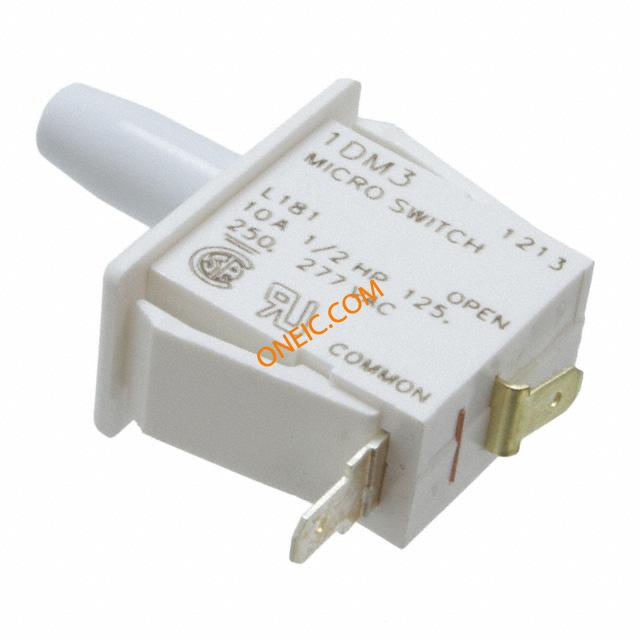

1DM3
| 制造商 | Honeywell International Inc. |
| 描述 | Basic / Snap Action Switches Momentary SPNO White BASIC SWITCHES SNAP-IN PANEL MOUNT MICRO SWITCH# Basic Switches SW SNAP MOM SPST-NO 10A QC 125V Switch Safety Interlock N.O. SPST Bullet Nose Plunger 10A 277VAC 372.85VA 4.17N Quick Connect 1000000Cycles Panel Mount Switch Safety Interlock N.O. SPST Bullet Nose Plunger 10A 277VAC 372.85VA 4.17N Quick Connect 1000000Cycles Panel Mount Product Highlights:Attractive, rugged snap-in panel mount design - easy installationChoice of momentary, alternate push-pull or pull-to-cheat operationQuick-connect terminalsExpected mechanical life: 1 million operations, 95% survivalUL recognized file #E22779, CSA certified file #LR4442Potential Applications:Appliance door lightsDoor interlocksStop/start switches SWITCH,SNAP-IN,SPDT,10A,PLUNGER,QC Switch: push-button; 1-position; SPDT; 10A/250VAC; white DM Series Snap-in Panel Mount Switch, Single Pole Normally Open (SPNO) Circuitry, 10 A at 277 Vac, Bullet Nose Plunger Actuator, Silver Contacts, Quick Connect Termination |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 28 Days | 子类别 | Switch Safety Interlock |
| 产品类别 | Basic / Snap Action Switches | 标准包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 机构认证与标准 | UL, CSA | ||
电气参数
| 电路 | SPST-NO | 电压 | 250 Vac |
| 额定电压 | 277 V | 开关功能 | Off-Mom |
| 开关电压 | ON-(ON) | 差动行程 | 1,14 mm [0.045 in] max. |
| 最大额定电流 | 10 A | 交流触点额定值（阻性负载） | 10 A / 250 VAC |
机械参数
| 密封型 | No | 重量 | 1 g |
| 材料（通用） | Plastic | 包装方式 | Bulk |
| 预行程 | N/A | 引脚样式 | 4.8x0.5mm connectors |
| 超行程 | 9,53 mm [0.375 in] min. | 端接方式 | Quick Connect |
| 触点形式 | SPDT | 触头类型 | Silver |
| 致动器类型 | Plunger | 安装类型 | Panel |
| 释放力 | 0,83 N [3.0 oz] min. | 执行器颜色 | white |
| 执行器长度 | N/A | 操作力 | 4.17 N |
| 面板厚度 | 1.3...2.5mm | 壳体材料 | Polyester |
| 端接样式 | Solder | 位数 | 1-position |
| 安装孔直径 | 28.4 x 14mm | ||
产品信息
| 备注 | UL: E12252; CSA: LR41370 | 类型 | Basic |
| 系列 | DM | 电路结构 | SPNO |
| 开关类型 | Snap-in Panel Mount (13,97 mm x 28,45 mm [0.55 in x 1.12 in] panel cutout) | UNSPSC代码 | 30211905 |
| 单元数量 | 100 | UNSPSC商品 | 30211905 Snap switches |
| 工作高度 | N/A | 其他规格 | Global |
| 触点配置 | SPDT | 适用产品/相关产品 | Door Status Indication |
环境参数
| 机械寿命 | 1,000,000 Cycles | 防护等级 | * |
| 工作温度 | -37 °C to 82 °C [-35 °F to 180 °F] | ||
