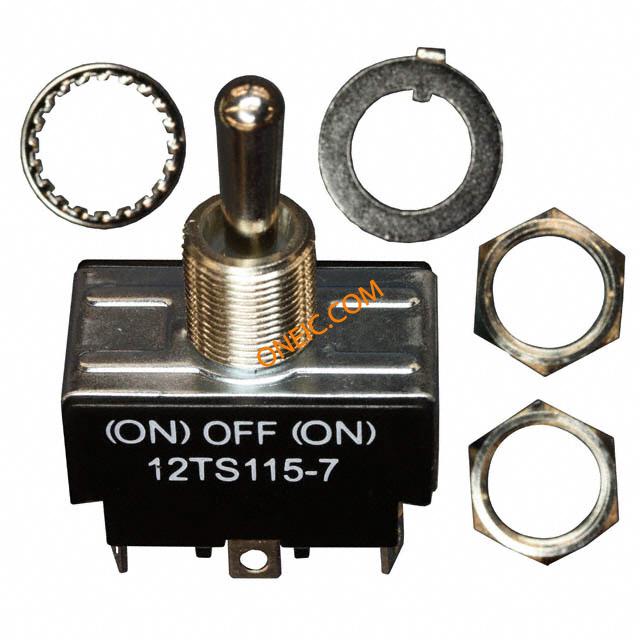

12TS115-7
| 制造商 | |
| 描述 | Toggle Switches DPDT 3 POSITION SOLDER TERMINATION Switch Toggle (ON) OFF (ON) DPDT Round Toggle Solder 10A 277VAC 372.85VA Panel Mount with Threads MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Toggle Switches SWITCH TOGGLE DPDT 20A 125V SWITCH; TOGGLE; 2 POLE; 3 POSITION; SOLDER TERMINAL; STANDARD LEVER Switch,Toggle;20A@125VAC,10A@277VAC;DPDT;Solderterminals TS Series Toggle Switch, 2 pole, 3 position, Solder terminal, Standard Lever |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Toggle Switches | 标准包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized,CSACertified,CEApproved | 认证机构标志 | L192: 10 A-125, 250, 277 Vac; 1/4 Hp-125 Vac; 1/2 Hp-250, 277 Vac; 3 A-125 Vac " |
电气参数
| 电路 | DPDT | 操作方式 | 124979 |
| 额定功率 | 372.85 | 额定电压 | 277 V |
| 开关功能 | Mom-Off-Mom | 供电电压 | 0.4 A to 20 A at 0.5 Vac to 125 Vac|0.4 A to 10 A at 126 Vac to 277 Vac |
| 最大额定电流 | 10 A | 最小输入电压 | 277 |
| 开关功能/额定值 | (ON) OFF (ON) | 最大持续工作电压（MCOV） | 0.4 A to 20 A at 0.5 Vac to 125 Vac|0.4 A to 10 A at 126 Vac to 277 Vac |
机械参数
| 深度 | 19 | 高度 | 56.4 |
| 包装方式 | Bulk | 端接方式 | Solder |
| 触点形式 | DPDT | 外壳表面处理 | Levertobushingsealedtoprevententranceofliquidsordust |
| 致动器类型 | Lever | 安装类型 | Panel Mount with Threads |
| 端子类型 | Solder | 衬套螺纹 | 15/32-32 |
| 安装样式 | Panel | 执行器长度 | 16.51mm |
| 总长度 | 33.3 | 执行器材料 | Nickel Plated |
| 端接样式 | Solder | 按钮样式/尺寸 | Round Toggle |
| 衬套/护套类型 | 15/32-32 | 安装孔直径 | 12.4 mm |
| 开关驱动电平 | DPDT | 面板开孔尺寸（外形） | Circular - 12.40mm Dia |
产品信息
| 备注 | Furnished unassembled | 系列 | TS |
| 产品特性 | Sealed | 功能 | 3 position |
| 电路结构 | DPDT | UNSPSC代码 | 30211908 |
| 照明类型 | Non-Illuminated | 产品子类型 | MICRO SWITCH⢠Toggle Switch |
| UNSPSC商品 | 30211908 Toggle switches | ||
环境参数
| 密封等级 | Sealed | 工作温度 | -54°C ~ 71°C |
