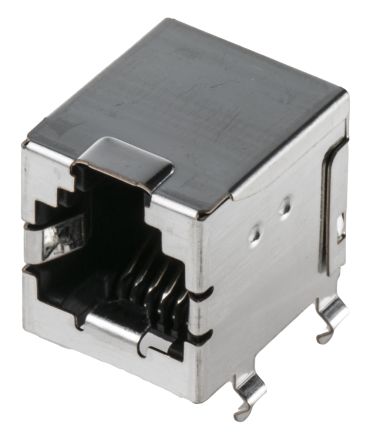

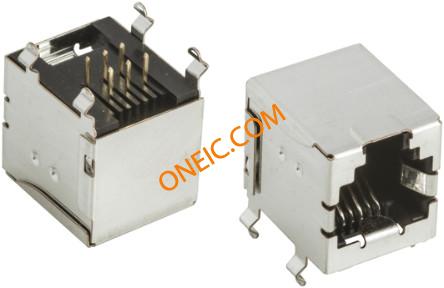

TM11R-5C-66(50)
| 制造商 | |
| 描述 | Modular Connectors / Ethernet Connectors JACK 6-6 SHIELDED PCB MNT CONN MOD JACK R/A 6P6C SHIELDED Modular connector,Jack,R/A,6 way Conn RJ-11 RCP 6 POS 2.03mm Solder RA Thru-Hole 6 Terminal 1 Port Hirose Cat3 MMJ 连接器 模块化插孔, 直角, STP屏蔽, 通孔安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Modular Jacks | 其他名称 | Q3460649 |
| 产品类别 | Modular Connectors / Ethernet Connectors | 标准包装数量 | 120 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| LED | Does Not Contain LED | 额定电压 | 125 V |
| 最大额定电流 | 500 mA | 最小供电电压 | 125VAC |
机械参数
| 深度 | 17.6mm | 间距 | 2.03 mm |
| 宽度 | 11.9mm | 高度 | 14.3 mm |
| 长度 | 14.6mm | LED颜色 | Does Not Contain LED |
| 包装方式 | Bulk | 屏蔽 | Shielded |
| 钳口开口 | UP | 方向 | 90° Angle (Right) |
| 屏蔽类型 | UTP | 端接方式 | Solder |
| 外壳颜色 | Gray | 安装类型 | Through Hole |
| 卡扣方向（或“接线片方向”） | Up | 连接器类型 | Jack |
| 接触镀层 | Gold | 安装样式 | Through Hole |
| 排数 | 1 | 触头材料 | Phosphor Bronze |
| 壳体材料 | Polybutylene Terephthalate (PBT) | 总长度 | 13.25 mm |
| 端接样式 | Through Hole | 触点数 | 6 |
| 每排/每行位置数 | 6P6C | ||
产品信息
| 类型 | RJ-11 | 连接器性别 | Female |
| 系列 | TM | 已删除 | Compliant |
| 产品特性 | Board Lock | 方向 | 直角 |
| 线路数量 | 6P6C | 端口数 | 1 |
| 网络技术 | Cat3 | 射频系列/标准 | TM11R |
| 输出配置 | Through Hole | 加载位置数 | 6 |
| 位置/触点数量 | 6p6c (RJ11, RJ12, RJ14, RJ25) | ||
环境参数
| 工作温度 | - 25 C to + 60 C | ||
