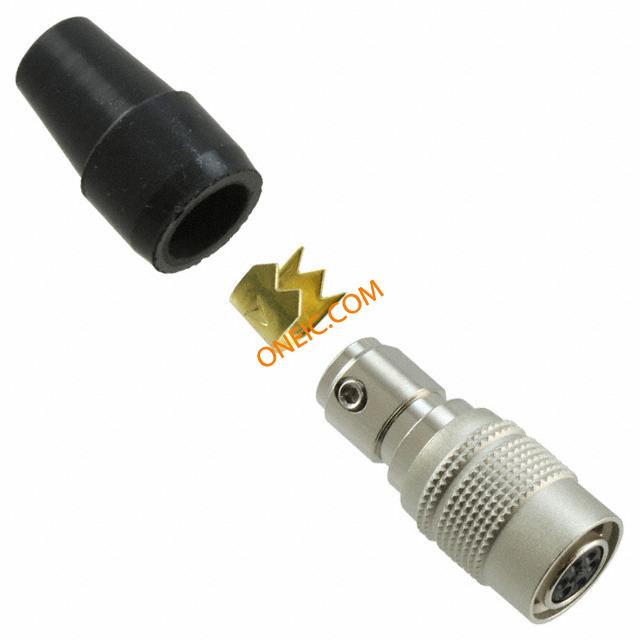

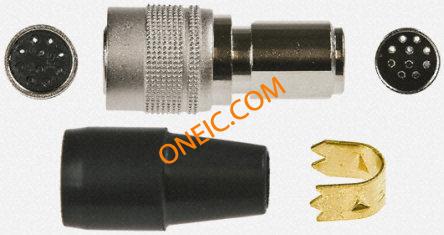

HR10A-7P-6S(73)
| 制造商 | |
| 描述 | Circular Push Pull Connectors 6P PLUG SHELL SZ 7 FEMALE SIL TERM SLDR 6 CONTACT PLUG W/SOCKET INSERT 6 Pole Male Straight Cable Mount Industrial & Automation Circular Connector with Female Contacts, Push-Pull Conn Push-Pull F 6 POS Solder ST Cable Mount 6 Terminal 1 Port 6WFEMALEPLUGSOLDER Cable socket 6-pin Poles=6, HR10A-7P-6S(73), Hirose Hirose HR10 系列 6路 电缆安装 直向 连接器 , 母触点, 推挽式接合 |
| 分类 |
商业参数
| 产品类别 | Circular Push Pull Connectors | 标准包装数量 | 20 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 100VAC | 极数 | 6 |
| 连接器阻抗 | 微型 | 最大额定电流 | 2A |
| 额定电流 - 设备输入口 | 2 | ||
机械参数
| 外形尺寸(长x宽) | 7mm | 直径 | 11.5 mm |
| 包装方式 | Bulk | 出线方向 | No |
| 外壳尺寸 | 7 | 方向 | Keyed |
| 外壳样式 | Plug | 端接方式 | Solder |
| 触点形式 | 6Signal | 触头类型 | 母座 |
| 安装类型 | Free Hanging (In-Line) | 外壳镀层 | Nickel |
| 电缆端类型 | 5 mm | 连接器类型 | Plug, Female Sockets |
| 接触镀层 | Silver | 紧固类型 | Push-Pull |
| 安装样式 | Cable | 连接器用途 | Push-Pull |
| 锁定特性 | Push-Pull | 触头材料 | Beryllium, Phosphor Bronze |
| 壳体材料 | Metal | 总长度 | 35 mm |
| 端接排数 | 焊接 | 端接样式 | Solder |
| 第一触头极性 | Female | 触点数 | 6 |
| 位数 | 6 | 外壳尺寸-插件 | 7 |
| 第一连接器极性 | Female | 外壳材料及表面处理 | Brass and Zinc, Nickel Plated |
产品信息
| 类型 | Push-Pull | 设计类型 | Cable socket, straight |
| 连接器性别 | Male | 系列 | HR10 |
| 已删除 | Compliant | 产品特性 | Cable Clamp |
| 产品子类型 | Connectors | 射频系列/标准 | HR10A |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
文档与媒体
相关型号
HR10A-7R-6PC
Hirose Connector
Circular Push Pull Connectors Obsolete CONN HR10A RECEPT 6POS MALE
HR10A-7R-6PC(73)
Hirose Connector
Circular Push Pull Connectors 6P RECP SHELL SZ 7 MALE CRIMP CONN HR10A RECEPT 6POS MALE Connector,receptacle,male,size 7,6 way Hirose HR10 系列 6路 面板安装 直向 连接器 , 公触点, 推挽式接合

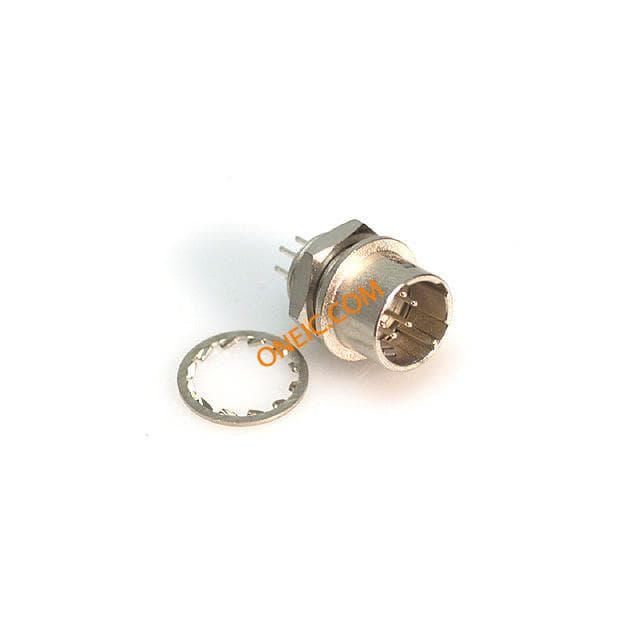

HR10A-7R-6PB(73)
