点击放大查看

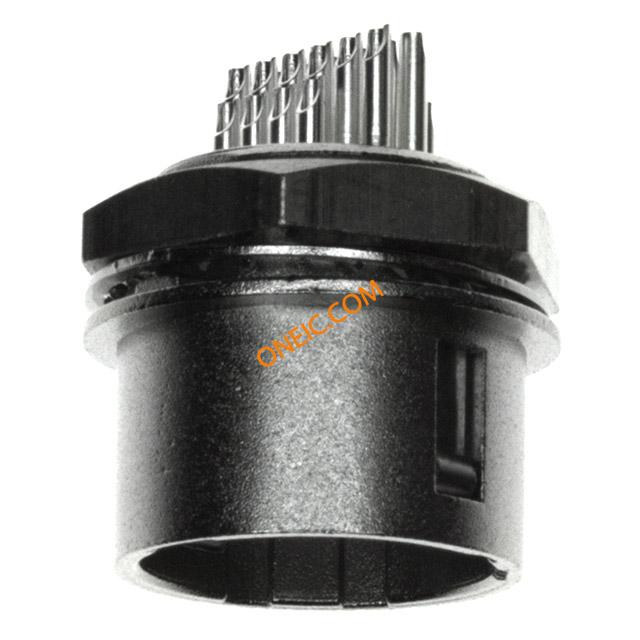

HR10A-13R-20P(73)
| 制造商 | |
| 描述 | Circular Push Pull Connectors REC 20P MALE SOLDER CONN RECEPT 20POS MALE SOLDER 20 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Male Contacts, Push-Pull Conn Push-Pull M 20 POS Solder ST Panel Mount 20 Terminal 1 Port 20WMALERECEPSOLDER Hirose HR10 系列 20路 面板安装 直向 连接器 , 公触点, 推挽式接合 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 20 | 工厂包装数量 | 1 |
合规参数
| RoHS | Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 100VAC | 最大额定电流 | 2A |
机械参数
| 深度 | 18 mm | 高度 | 17 mm |
| 外形尺寸(长x宽) | 13mm | 包装方式 | Bulk |
| 出线方向 | No | 外壳尺寸 | 13 |
| 方向 | Keyed | 外壳样式 | Receptacle |
| 端接方式 | Solder Cup | 触点形式 | 20Signal |
| 触头类型 | 公插 | 安装类型 | Panel Mount, Bulkhead - Rear Side Nut |
| 外壳镀层 | Nickel | 连接器类型 | Receptacle, Male Pins |
| 接触镀层 | Silver | 紧固类型 | Push-Pull |
| 安装样式 | Panel | 外壳材料（壳体） | Metal |
| 连接器用途 | Push-Pull | 触头材料 | Brass, Bronze |
| 总长度 | 20.2 mm | 端接排数 | 焊接 |
| 端接样式 | Solder | 第一触头极性 | Male |
| 触点数 | 20 | 位数 | 20 |
| 外壳尺寸-插件 | 13 | 外壳材料及表面处理 | Brass and Zinc, Nickel Plated |
产品信息
| 类型 | Push-Pull | 连接器性别 | Female |
| 系列 | HR10 | 产品子类型 | Connectors |
| 射频系列/标准 | HR10A | 输出配置 | Panel Mount, Bulkhead - Rear Side Nut |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
文档与媒体
PDF 文档
PDF 文档
