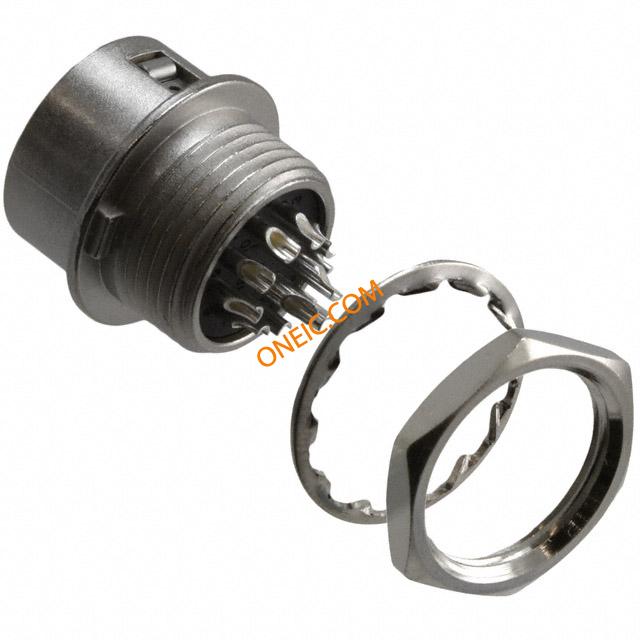

HR10A-10R-12P(73)

制造商	Hirose Electric Co., Ltd.
描述	Circular Push Pull Connectors 12P RECP SHELL SZ 10 MALE SIL TERM SOLDR 12 CONT. RECEPTACLE W/PIN INSERT 12 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Male Contacts, Push-Pull Conn Push-Pull M 12 POS Solder Cup ST Panel Mount 12 Terminal 1 Port Device connector 12-pin Poles=12, HR10A-10R-12P(73), Hirose Hirose HR10 系列 12路面板安装直向连接器 , 公触点, 推挽式接合
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

产品类别	Circular Push Pull Connectors	标准包装数量	20
工厂包装数量	1

合规参数

RoHS

Compliant

抗辐射加固

电气参数

额定电压	100VAC	极数	12
最大额定电流	2A	额定电流 - 设备输入口	2

机械参数

深度	14 mm	高度	13 mm
外形尺寸(长x宽)	10mm	包装方式	Bulk
出线方向	No	外壳尺寸	10
方向	Keyed	外壳样式	Receptacle
端接方式	Solder Cup	触点形式	12Signal
触头类型	公插	安装类型	Panel Mount, Bulkhead - Rear Side Nut
外壳镀层	Nickel	连接器类型	Receptacle, Male Pins
接触镀层	Silver	紧固类型	Push-Pull
安装样式	Panel	外壳材料（壳体）	Metal
连接器用途	Push-Pull	锁定特性	Push-Pull
触头材料	Brass, Bronze	壳体材料	Metal
总长度	16 mm	端接排数	焊接
端接样式	Solder	第一触头极性	Male
触点数	12	位数	12
外壳尺寸-插件	10	第一连接器极性	Male
外壳材料及表面处理	Brass and Zinc, Nickel Plated

产品信息

类型	Push-Pull	设计类型	Panel-mount male receptacle
连接器性别	Female	系列	HR10
产品子类型	Connectors	射频系列/标准	HR10A
输出配置	Panel Mount, Bulkhead - Rear Side Nut

环境参数

工作温度

-25°C ~ 85°C

文档与媒体

PDF 文档

HR10 Series

PDF 文档

e11000216.pdf
