点击放大查看

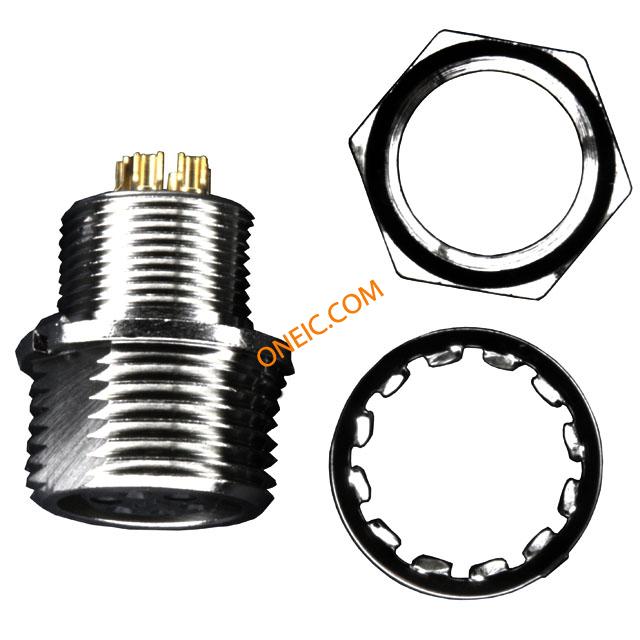

HR10-7TR-6S(73)
| 制造商 | |
| 描述 | Circular Push Pull Connectors REC 6POS FEM SOLDER CONN RECEPT 6POS FEMALE SOLDER Conn Push-Pull F 6 POS Solder ST Panel Mount 6 Terminal 1 Port Hirose HR10 系列 6路 面板安装 直向 连接器 插座 , 母触点, 推挽式接合 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 20 | 工厂包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 100VAC | 连接器阻抗 | 微型 |
| 最大额定电流 | 2A | ||
机械参数

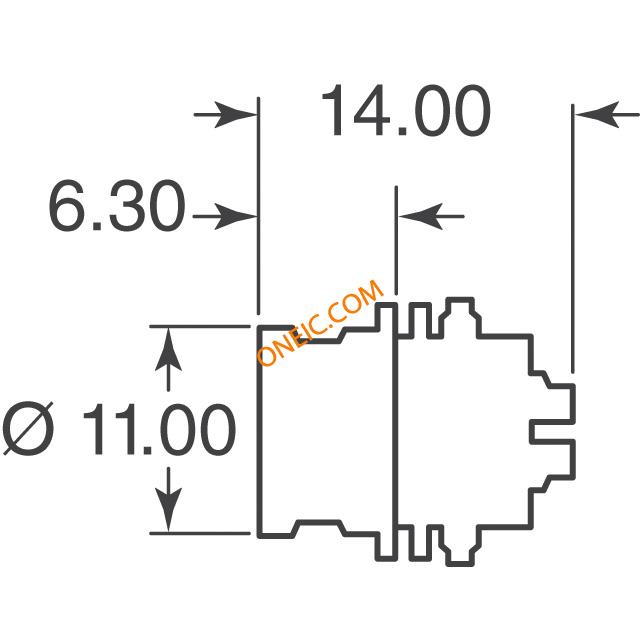

| 外形尺寸(长x宽) | 7mm | 直径 | 11 mm |
| 包装方式 | Bulk | 出线方向 | No |
| 方向 | Keyed | 端接方式 | Solder |
| 触点形式 | 6Signal | 触头类型 | 母座 |
| 安装类型 | Panel Mount, Bulkhead - Rear Side Nut | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 安装样式 | Panel | 触头材料 | 磷铜 |
| 壳体材料 | 黄铜，锌合金 | 总长度 | 14 mm |
| 端接排数 | 焊接 | 第一触头极性 | F |
| 触点数 | 6 POS | 位数 | 6 |
| 外壳尺寸-插件 | 7 | 外壳材料及表面处理 | Brass and Zinc, Nickel Plated |
产品信息
| 类型 | Push-Pull | 连接器性别 | RCP |
| 系列 | HR10 | 已删除 | Compliant |
| 产品子类型 | Tools | 附件类型 | Assembly Solder Block |
| 射频系列/标准 | HR10 | 输出配置 | Panel Mount, Bulkhead - Rear Side Nut |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
文档与媒体
PDF 文档
PDF 文档
