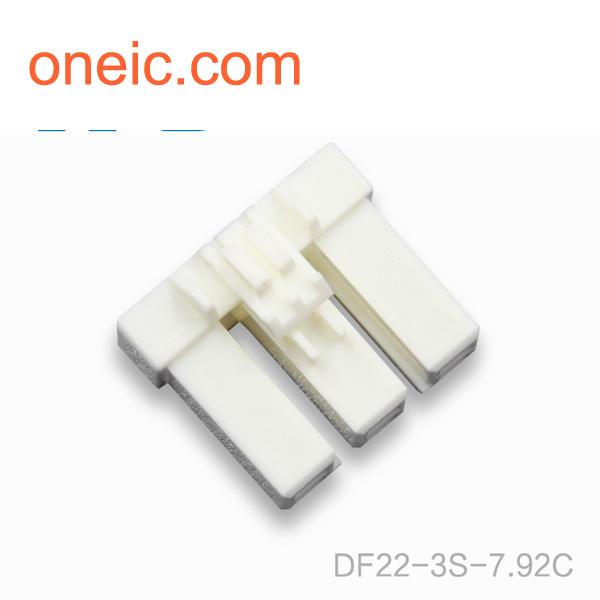

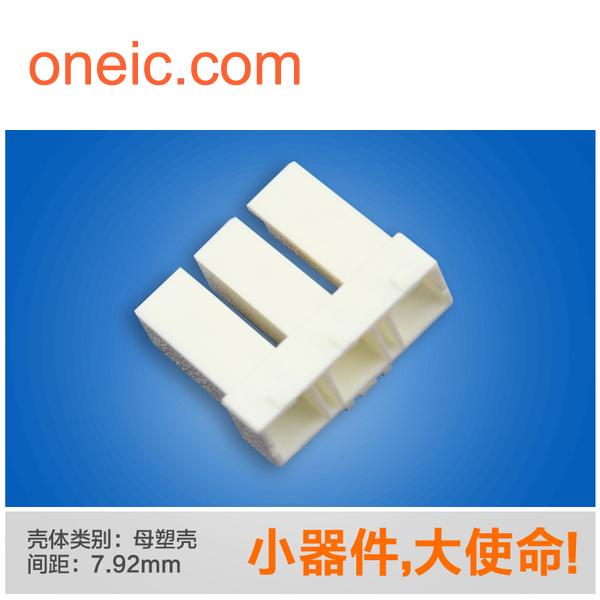

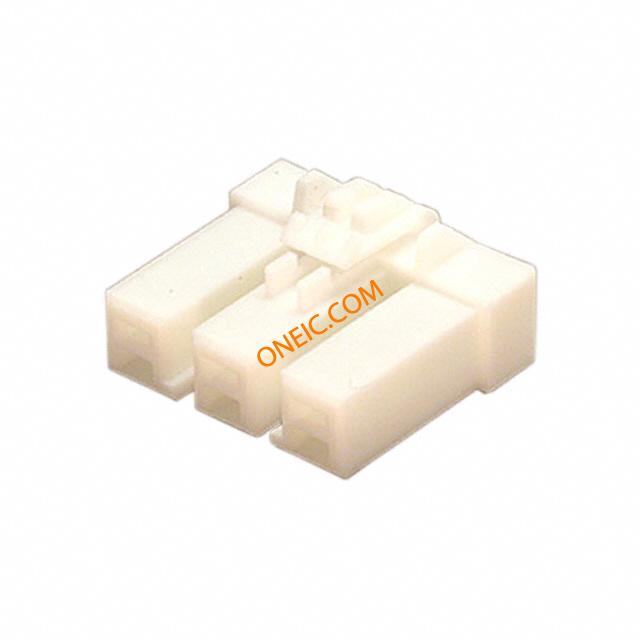

DF22-3S-7.92C(28)

制造商	Hirose Electric Co., Ltd.
描述	Power to the Board Housing SKT 3 POS 7.92mm ST Bag CONN SOCKET 3POS 7.92MM WHITE PCB Connector bd-wire 7.92mm pitch Conn Housing SKT 3 POS 7.92mm Crimp ST Cable Mount Bag Hirose EnerBee DF22 系列 7.92mm 节距 3 路直母电缆安装压接连接器外壳
分类	连接器解决方案电源输入连接器电源输入连接器

对参数有疑问？问 AI 助手

商业参数

产品类别

Power to the Board

标准包装数量

100

合规参数

RoHS

Not Applicable

电气参数

额定电压	600 V	最大额定电流	20 A
最小供电电压	1000VDC/1000VAC

机械参数

颜色	White	深度	20mm
间距	0.312" (7.92mm)	宽度	11.55mm
高度	11.55 mm	长度	23.42mm
包装方式	Bulk	导线线规	10-16 AWG
方向	直	重量（g）	0.15
触头类型	Female Socket	外壳颜色	White
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
接触镀层	Tin Copper	紧固类型	Latch Lock
安装样式	Wire	排数	1

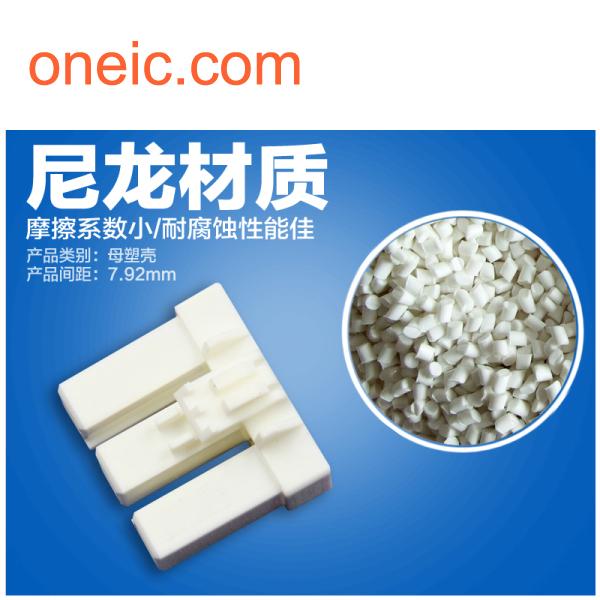

触头材料	Copper Alloy	壳体材料	PA
总长度	23.42 mm	端接样式	Crimp
触点数	3	接触件端接	Crimp
位数	3

产品信息

名称	塑壳	备注	Contacts Not Provided
类型	Housing	单位	PCS
连接器性别	Female	系列	DF22
已删除	Compliant	产品特性	Polarizing Key
数量	5000.0	制造国家	日本
最小起订量	1	适用产品/相关产品	High Current Connector

环境参数

工作温度

-35C to 85C

文档与媒体

PDF 文档

DF22 Series

PDF 文档

e68010003.pdf
