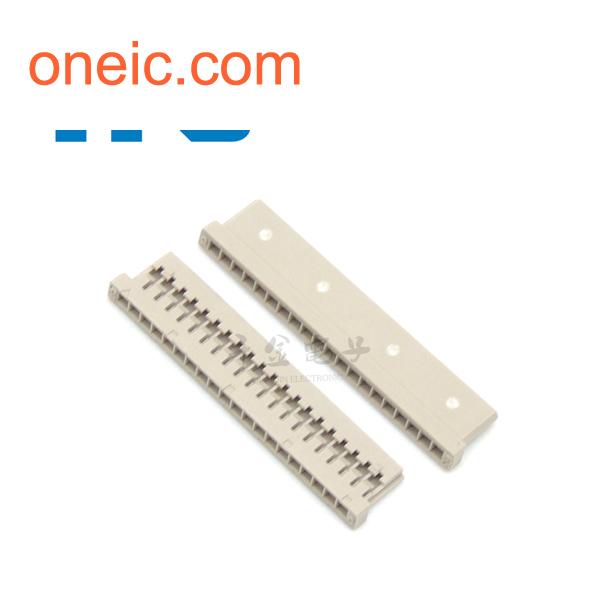

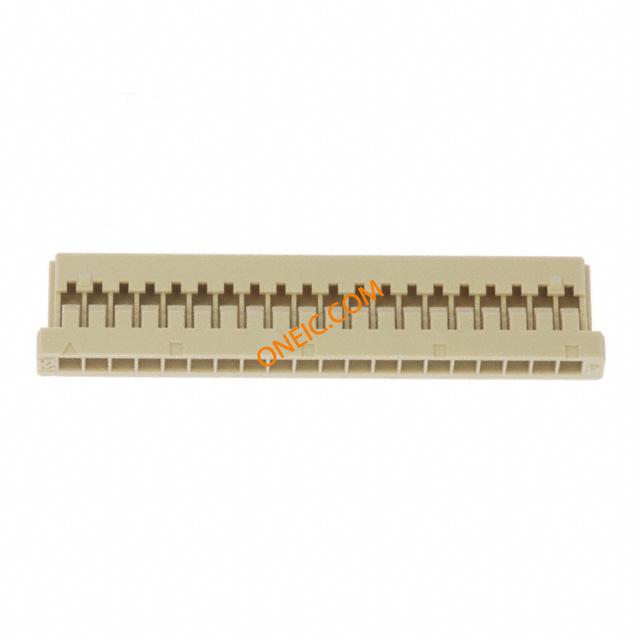

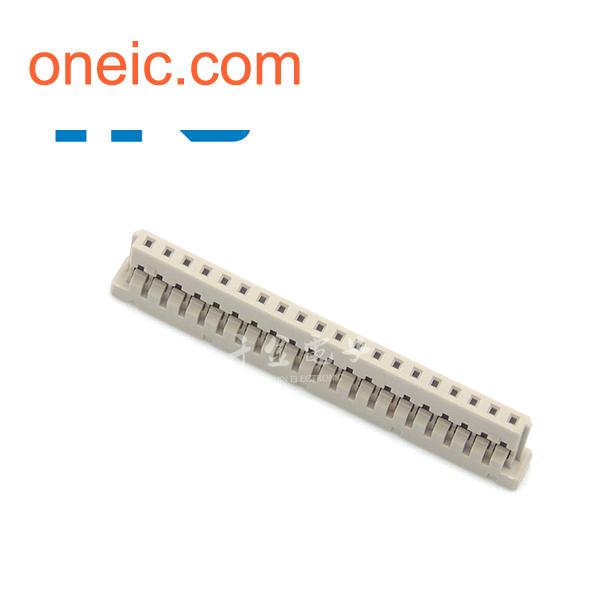

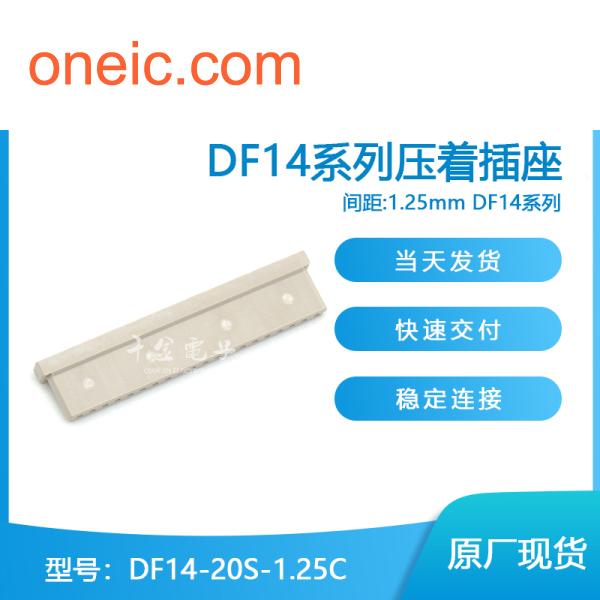

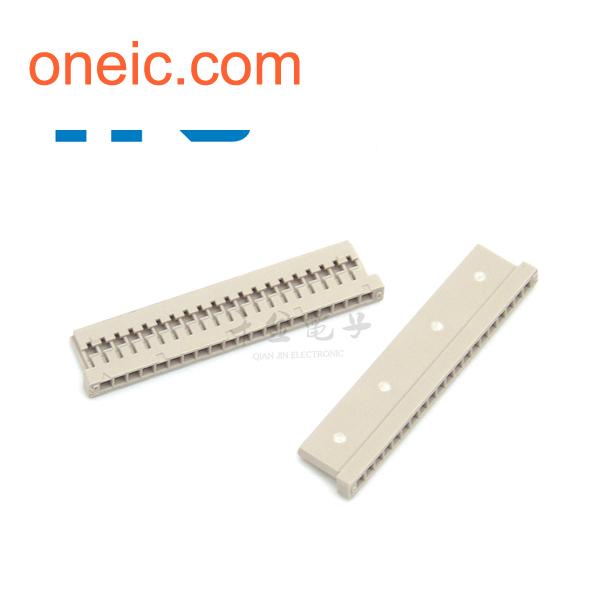

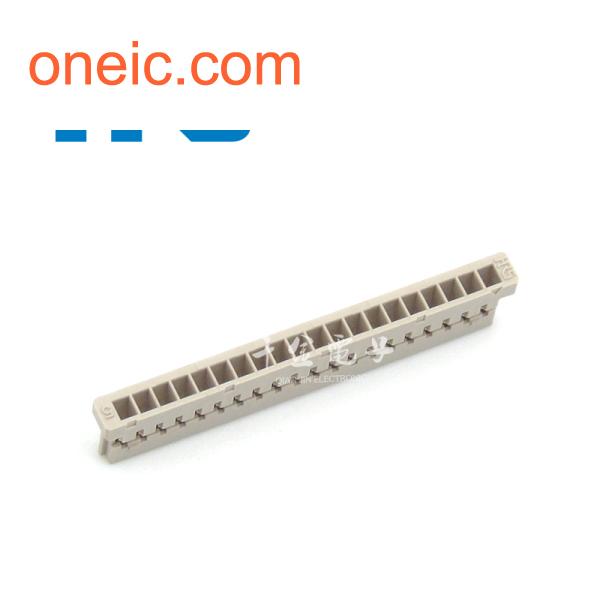

DF14-20S-1.25C

制造商	Hirose Electric Co., Ltd.
描述	Headers & Wire Housings 1.25MM SNG ROW SKT 20P HOUSING CONN SOCKET 20POS 1.25MM CRIMP Crimp Housing, 1.25mm pitch, 20 way Conn Housing SKT 20 POS 1.25mm Crimp ST Cable Mount Bag Hirose DF14 系列 1.25mm 节距 20 路直母电缆安装 PCB 壳体
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	100
工厂包装数量	100

合规参数

RoHS

Compliant

电气参数

额定电压	150 VAC	开关功能	Unlatched
最大额定电流	1 A	最小供电电压	150VAC

机械参数

颜色	Beige	深度	5.8mm
间距	0.049" (1.25mm)	宽度	2.3mm
高度	2.3 mm	长度	26.95mm
包装方式	Bulk	方向	直
重量（g）	1.6	触头类型	Female Socket
外壳颜色	Beige	安装类型	Free Hanging (In-Line)
连接器类型	Receptacle	安装样式	Free Hanging
排数	1	壳体材料	PA
总长度	26.95 mm	端接样式	Crimp
第一触头极性	Socket (Female)	触点数	20
接触件端接	Crimp	位数	20

产品信息

名称	塑壳	备注	Contacts Not Provided
类型	Socket Housing	单位	PCS
连接器性别	Female	系列	DF14
已删除	Compliant	数量	5000.0
产品子类型	Wire Housings	制造国家	日本
最小起订量	1	适用产品/相关产品	Super Low Profile Crimping Connector

环境参数

工作温度

-35C to 85C

文档与媒体

PDF 文档

DF14 Series

PDF 文档

e53800017.pdf

相关型号

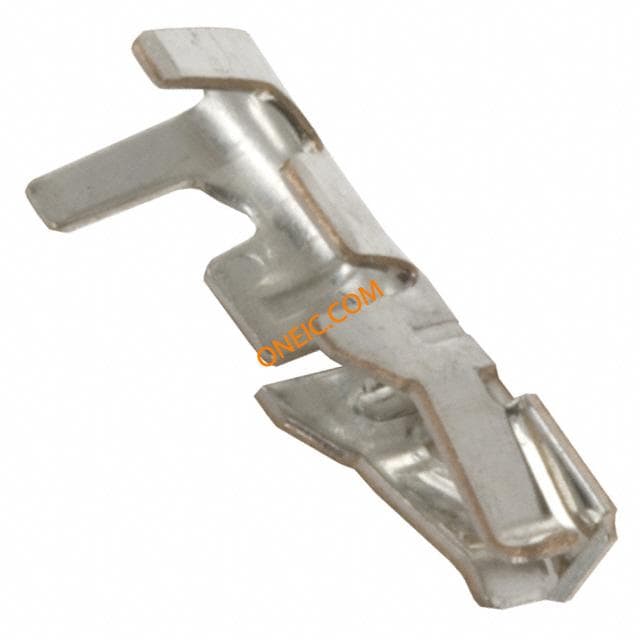

DF14-3032SCF

Hirose Connector

ヘッダ & ワイヤハウジング 30-32 AWG SOCKET TIN CONTACTS REEL CONN TERM 30-32AWG CRIMP TIN Connector, PCB-Board-to-Wire, 1.25mm Headers & Wire Housings 30-32 AWG SOCKET TIN CONTACTS REEL DF14-3032SCF

¥0.0735

详情

DF14-20P-1.25H(25)

Hirose Connector

ヘッダ & ワイヤハウジング 1.25MM SNG ROW HDR 20P RA SMT TIN CONN HEADER 20POS 1.25MM R/A SMD Hirose DF14 Series 1.25mm Pitch 20 Way 1 Row Right Angle PCB Header, Solder Termination, 1A Conn Shrouded Header HDR 20 POS 1.25mm Solder RA SMD HEADER,R/A,1.25MM,20WAY Hirose DF14 系列 1.25mm节距 20路 (1排) 直角 PCB 针座, 焊接端接, 1A DF14-20P-1.25H(26), 表面安装

¥9.0600

详情

DF14-20P-1.25H(55)

Hirose Connector

Headers & Wire Housings 1.25MM SNG ROW HDR 20P RA SMT GOLD CONN HEADER 20POS 1.25MM R/A SMD Header 1.25mm pitch SMT RA gold 20 way Conn Shrouded Header HDR 20 POS 1.25mm Solder RA SMD Tube Hirose DF14 系列 1.25mm节距 20路 (1排) 直角 PCB 针座, 焊接端接, 1A

¥49.4224

详情

DF14A-20P-1.25H(55)

Hirose Connector

Headers & Wire Housings 1.25MM SNG ROW HDR 20P RA SMT W/O BOSS CONN HEADER 20POS 1.25MM R/A SMD Header 1.25mm pitch SMT RA gold 20 way Conn Shrouded Header HDR 20 POS 1.25mm Solder RA SMD Tube Hirose DF14 系列 1.25mm节距 20路 (1排) 直角 PCB 针座, 焊接端接, 1A

¥9.0600

详情

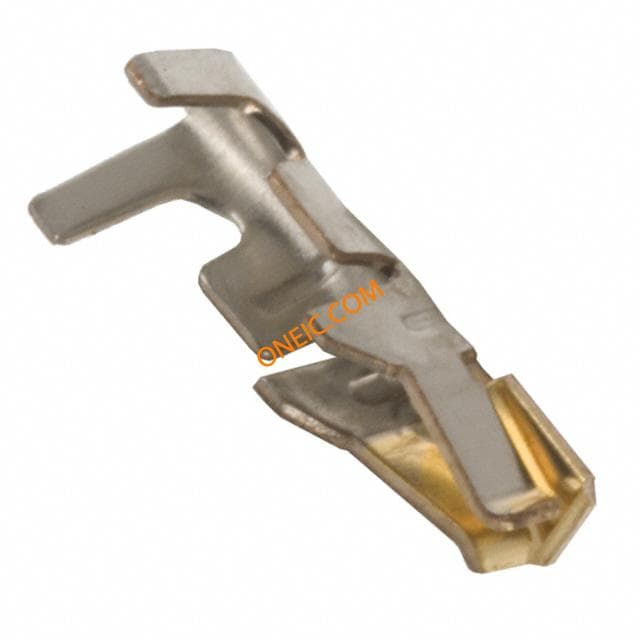

DF14-3032SCFA
