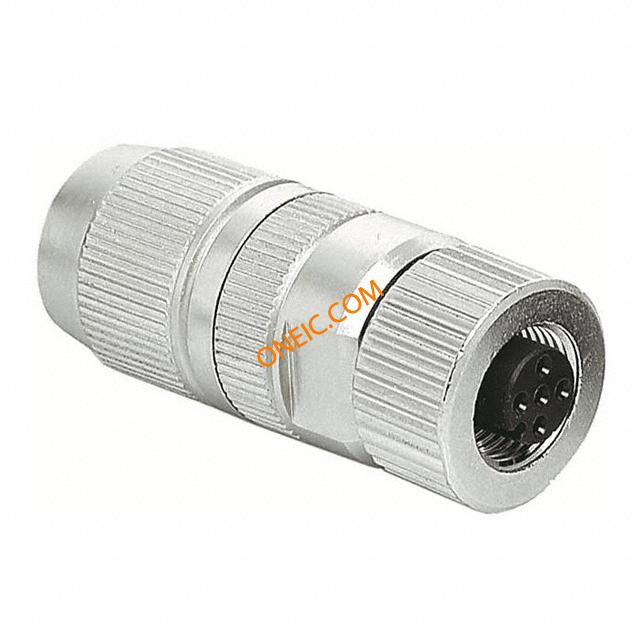

21032212405
| 制造商 | |
| 描述 | Circular Metric Connectors CIRCULAR CONNECTOR W. HARAX M12 L 4 F CIRCULAR CONN W/HARAX M12 L 4 F 4 Pole Straight Industrial & Automation Circular Connector with Female Contacts CircularConnectorw.HaraxM12L4F Connector: M12; HARAX; plug; female; PIN:4; shielded; IDC; for cable Harax Sensor Female: Circular Connector w. Harax M12 L 4 F Harting 4路 直向 连接器 , 母触点 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 1195-3229 | 零件号别名 | 021 021-03-221-2405 03 221 2405 |
| 标准包装数量 | 1 | 工厂包装数量 | 1 |
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 50V | 额定电压值 | 32V DC |
| 连接器阻抗 | M12 | 最大额定电流 | 4A |
| 连接器类型 - 电压输入 | shielded | ||
机械参数
| 重量 | 0.06 kg | 包装方式 | Bulk |
| 方向 | A | 外壳样式 | Receptacle |
| 端接方式 | IDC | 触头类型 | 母座 |
| 安装类型 | Free Hanging (In-Line) | 电缆直径 | 4.5 mm to 8.8 mm |
| 连接器类型 | Receptacle, Female Sockets | 紧固类型 | Threaded |
| 安装样式 | Cable | 锁定特性 | threaded joint |
| 包装数量 | 3 | 端接排数 | 螺钉拧紧 |
| 连接器 - 电缆 | plug | 端接样式 | IDC |
| 第一触头极性 | Female | 触点数 | 4 |
| 位数 | 4 | 外壳尺寸-插件 | M12-4 |
| 典型触点布局 | see | 线规或范围 - mm² | 0.25...0.34mm2 |
产品信息
| SPG | 3 | 类型 | Sensor/Actuator Cable |
| 产品特性 | Shielded, Strain Relief | 极性 | A code - DeviceNet / CANopen |
| CAD图纸 | 3D CAD Model | 产品子类型 | Connectors |
| 适配器系列 | HARAX | 单元数量 | 1 |
环境参数
| 密封等级 | IP 65, IP 67 | 防护等级 | IP65/67 - Dust Tight, Water Resistant, Waterproof |
| 工作温度 | -40°C ~ 85°C | ||
