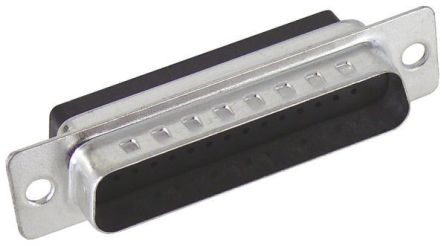

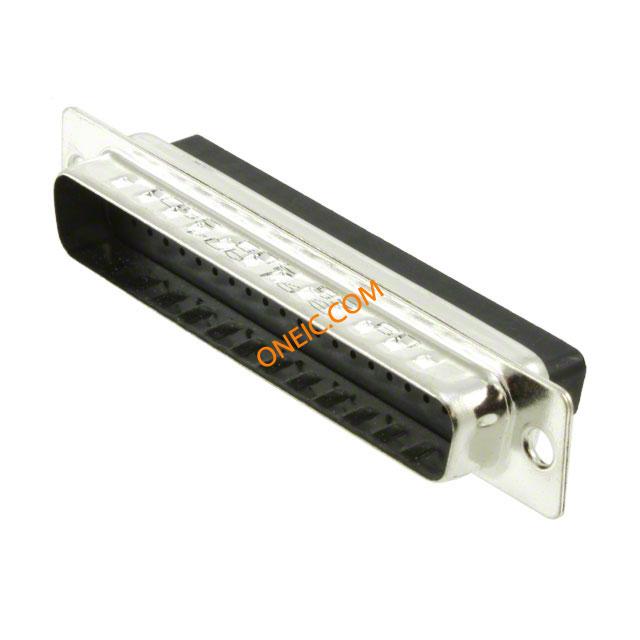

点击放大查看

09564005601

制造商	HARTING Technology Group
描述	D-Sub High Density Connectors 62P MALE CRIMP THRU HOLE DSUB HD MA CRIMP SHELL 62P HD Crimp connector for 62-pin M HighDensityCrimpConnector(DSubHDMaleCrimpShell)62position Harting 62路 2.41mm节距直压接式 D-sub 连接器, 插头
分类	连接器解决方案D-Sub连接器D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	09 09-56-400-5601 400 56 5601	产品类别	D-Sub High Density Connectors
标准包装数量	1	工厂包装数量	40

合规参数

RoHS

RoHS Compliant

标准

MIL-C-24308,DIN41652,CECC75301-802

电气参数

最大额定电流

2 A

机械参数

深度	15.82mm	间距	2.41mm
宽度	12.93mm	长度	69.8mm
包装方式	Bulk	方向	直
端接方式	Crimp	触头类型	Signal
安装类型	Panel Mount	外壳镀层	Tin
行程角度	Straight	连接器类型	Plug for Male Contacts
法兰特征	Housing/Shell (Unthreaded)	外壳涂层	Tin
安装样式	Wire	排数	3
外壳材料（壳体）	Steel	连接器样式	D-Sub, High Density
壳体材料	Steel	主要材料	D-Subminiature
尺寸/外形	69.8 x 12.93 x 15.82mm	端接样式	Crimp
触点数	62	介电材料	Polybutylene Terephthalate (PBT), Polyester, Glass Filled
位数	62	外壳材料及表面处理	Steel, Tin Plated
外壳尺寸，连接器布局	4 (DC, C) High Density

产品信息

备注	Contacts Not Provided	类型	CablePlug
连接器性别	Male	系列	956
产品特性	Grounding Indents

环境参数

工作温度

-55°C ~ 105°C
