点击放大查看

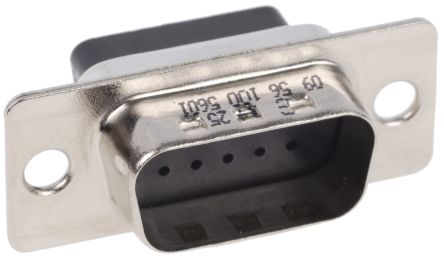

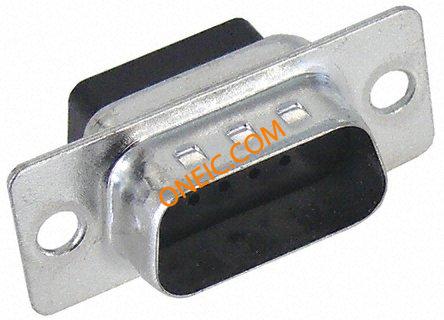

09561005601

制造商	HARTING Technology Group
描述	D-Sub High Density Connectors 15P MALE CRIMP THRU HOLE Conn Housing M 15 POS 2.29mm Crimp ST Panel Mount D-SUB HD MA CRIMP SHELL 15P HD Crimp connector for 15-pin M HighDensityCrimpConnector(DSubHDMaleCrimpShell)15position Harting 15路 2.29mm节距直压接式 D-sub 连接器, 插头
分类	连接器解决方案D-Sub连接器D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	09 09-56-100-5601 100 56 5601	产品类别	D-Sub High Density Connectors
标准包装数量	1	工厂包装数量	50

合规参数

RoHS	RoHS Compliant	欧盟RoHS	Compliant
标准	MIL-C-24308,DIN41652,CECC75301-802

电气参数

最大额定电流

2 A

机械参数

深度	15.91mm	间距	2.29mm
宽度	12.93mm	高度	12.93
长度	31.3mm	包装方式	Bulk
导线线规	24-26	方向	直
端接方式	Crimp	触头类型	Signal
安装类型	Straight	外壳镀层	Tin
行程角度	Straight	连接器类型	Plug for Male Contacts
法兰特征	Housing/Shell (Unthreaded)	外壳涂层	Tin
安装样式	Panel	排数	3
外壳材料（壳体）	Steel	连接器样式	D-Sub, High Density
壳体材料	Steel	总长度	31.3
主要材料	D-Subminiature	尺寸/外形	31.3 x 12.93 x 15.91mm
端接样式	Crimp	触点数	15
介电材料	Polybutylene Terephthalate (PBT), Polyester, Glass Filled	位数	15
外壳材料及表面处理	Steel, Tin Plated	外壳尺寸，连接器布局	1 (DE, E) High Density

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	Male	系列	956
产品特性	Grounding Indents

环境参数

工作温度

-55°C ~ 105°C

文档与媒体

在线文档

hkcgi.exe?crq_npld?&show=09561005601&language=GB
