点击放大查看

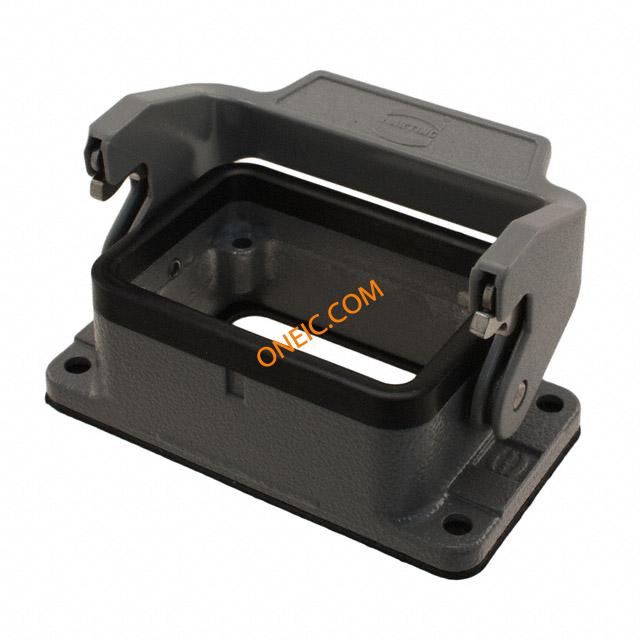

09300060301
| 制造商 | |
| 描述 | Connector Accessories 2 POS Housing Metal Heavy Duty Power Connectors HAN 6B BULKHEAD MNT 1 LEVER METAL HAN 6B-HBM-SL Low type panel mount housing,Size 6B HOUSING,HAN6E,PANELMOUNT,SINGLELEVER Enclosure: for Han connectors; Han; size 6B; with lock; IP65 Han B Housings: Han B Base Panel 1 Lever Harting Han B 系列 电源连接器外壳 |
| 分类 |
商业参数
| 零件号别名 | 006 0301 09 09-30-006-0301 30 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
机械参数
| 尺寸 | 6B | 高度 | 43 |
| 重量 | 0.09 kg | 包装方式 | Bulk |
| 重量（g） | 88.80000 | 外壳颜色 | Gray |
| 连接器类型 | Base - Panel Mount | 外壳涂层 | Powder Coated |
| 安装样式 | Vertical | 封装形式 | size 6B |
| 锁定特性 | with lock | 壳体材料 | Aluminum, Die Cast |
| 总长度 | 80 | 包装数量 | 5 |
| 尺寸/外形 | 3.150" L x 1.709" W x 1.138" H (80.00mm x 43.40mm x 28.90mm) | 供应商器件封装 | for Han connectors |
| 外壳与棱镜材料 | aluminium alloy | ||
产品信息
| SPG | 5 | 类型 | Housing |
| 样式 | Bottom Entry | 系列 | Han Modular |
| CAD图纸 | 3D CAD Model | 产品子类型 | Housings |
| 锁定位置 | Side Clip on Base Bottom | 适配器系列 | Han |
| 单元数量 | 1 | ||
环境参数
| 防护等级 | IP65 - Dust Tight, Water Resistant | 工作温度 | -40°C ~ 125°C |
