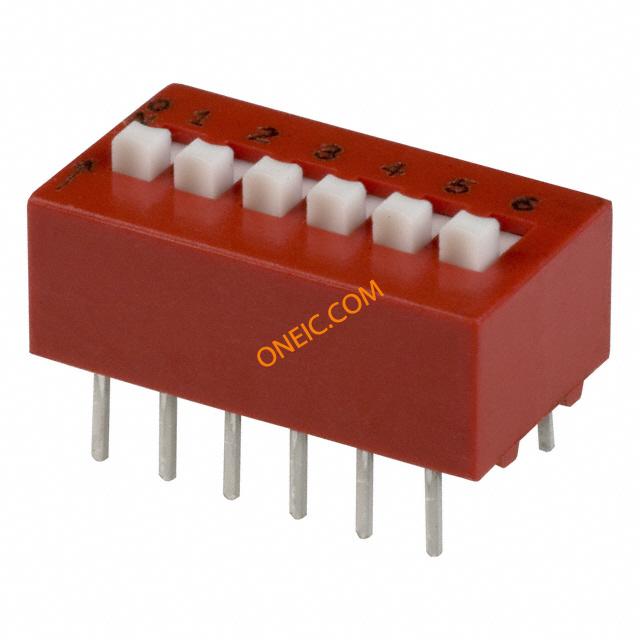

78B06ST
| 制造商 | Grayhill, Inc. |
| 描述 | Switch DIP OFF ON SPST 6 Raised Slide 0.15A 30VDC PC Pins 2000Cycle/SwitchCycle 2.54mm Thru-Hole Tube Switch DIP OFF ON SPST 6 Raised Slide 0.15A 30VDC PC Pins 2000Cycles/SwitchCycles 2.54mm Thru-Hole Tube SWITCH DIP EXT SEALED 6POS 30V SWITCH, DIP, 6 POS, SPST, RAISED SLIDE Switch,DIP;6Pos.SPST;RaisedSlide;0.15A,30VDC;Tapeseal |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | GH7188 | 标准包装数量 | Rail / Tube |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365005 | 抗辐射加固 | No |
电气参数
| 电路 | SPST | 额定电压 | 30 V |
| 开关功能 | ON OFF | 最大额定电流 | 0.15@30VDC A |
| 最大触点电流 | :150mA | 开关功能/额定值 | OFF ON |
| 触点额定值 @ 电压 | 0.15A @ 30VDC | 直流反向电压（Vr）（最大） | 30V |
机械参数
| 密封 | Tape(Polyester Film)/Base | 深度 | 9.65 mm |
| 间距 | 2.5 mm | 高度 | 8 mm |
| 重量 | 0.002 | 包装方式 | Tube |
| 方向 | Top Actuated | 端接方式 | PCBPins |
| 触点形式 | SPSTx6 | 柱间距 | 2.54 |
| 致动器类型 | Standard | 安装类型 | Through Hole |
| 端子类型 | PC Pins | 执行器水平位置 | Raised |
| 接触镀层 | Gold/Nickel Barrier | 安装样式 | Through Hole |
| 触头材料 | Copper Alloy | 总长度 | 17.27 mm |
| 端接样式 | PC Pins | 按钮样式/尺寸 | Raised Slide |
| 位数 | 6 | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST | ||
产品信息
| 类型 | DIP | 已删除 | Compliant |
| 可清洗 | Yes | 电气寿命 | 2000/Switch |
| 有铅工艺兼容 | :Yes | 转换前位置数 | 6 |
环境参数
| 机械寿命 | 2000 | 工作温度 | -40 to 85 °C |
