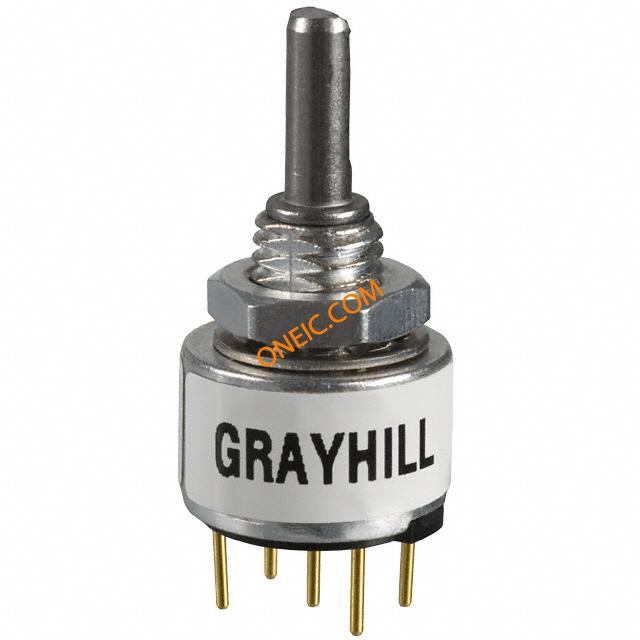

26GS22-01-1-16S-C
| 制造商 | Grayhill, Inc. |
| 描述 | Mechanical Encoder Rotary Flat 8oz.in Straight Gray 16PPR Through Hole PC Pins ENCODER MECHANICAL 16POS GREY SENSOR, ENCODER, ABSOLUTE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 子类别 | Mechanical Encoder |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | ||
电气参数
| 输出类型 | Gray Code (Absolute) | 接触电阻 | :500mohm |
| 介电强度 | :250V | 绝缘电阻 | :1000Mohm |
机械参数
| 深度 | 12.7 | 高度 | 24.31 |
| 长度 | :8.43mm | 重量 | 0.01 |
| 材料（通用） | Stainless Steel | 方向 | Vertical |
| 轴细节 | Flat | 致动器类型 | 1/8" Dia Flatted End |
| 安装类型 | Through Hole | 端子类型 | PC Pins |
| 螺纹长度 | :6.35mm | 旋转角度 | :22.5° |
| 轴直径 | :3.18mm | 驱动力 | Rotary |
| 总长度 | 12.7 | 端接样式 | PC Pin |
| 外径 | :12.7mm | 轴和轴承长度 | :9.53mm |
| 旋转寿命（最小循环次数） | 25K | 最大瞬时扭矩（oz-in / mNm） | 8oz.in |
产品信息
| 类型 | :Mechanical Encoder | 制动位 | Yes |
| 系列 | 26 | 安装位置 | Shaft/Panel |
| 分度停止 | Not Indexed | 编码器类型 | Gray |
| 可编程性 | No | 内置振荡器 | Yes |
| 叠数 | 1 | 模块/板类型 | No |
| 每转脉冲数 | 16 | ||
环境参数
| 密封等级 | Fluorosilicone/Silicone Rubber | ||
