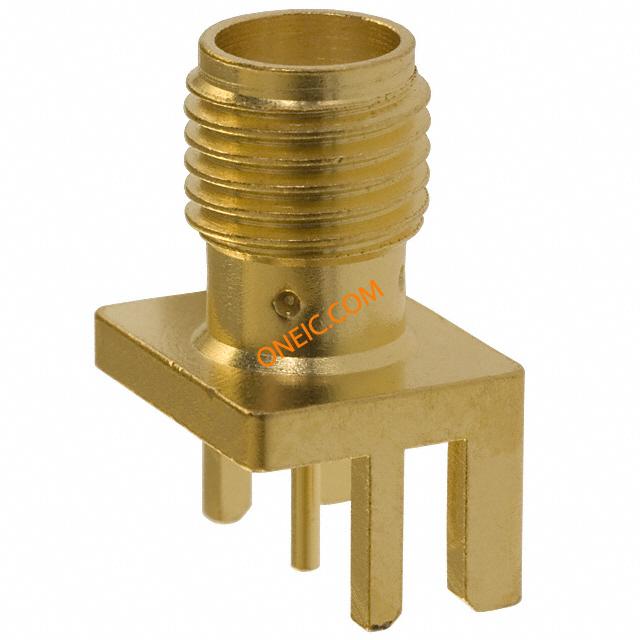

点击放大查看
142-0701-801
| 制造商 | Emerson Electric Co. |
| 描述 | Conn SMA RCP 0Hz to 18GHz 50Ohm Solder ST Edge Mount Gold CONN SMA JACK 50 OHM EDGE MNT Connector; SMA Jack; Solder Pin; Straight; Brass; 0.440 in.; Brass per QQ-B-626 RF Connectors / Coaxial Connectors PC END MT JCK GLD .062 BOARD THICK RF COAXIAL, SMA, JACK, THT, PCB LAUNCHER Connector; SMA Jack; Solder Pin; Straight; Brass; 0.440 in.; Brass per QQ-B-626 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 交货时间 | 39 Days |
| 子类别 | Connector RF | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 5 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 标准 | MIL-C-39012 | 海关税号 | 85369010 |
| 抗辐射加固 | No | ||
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 335V | 最大频率 | 18GHz |
机械参数
| 深度 | 25.58 mm | 高度 | 7.92 mm |
| 长度 | 0.440 In. | 重量 | 0.001 |
| 直径 | Not Required mm | 包装方式 | Bulk |
| 电缆类型 | :- | 本体表面处理 | Gold |
| 方向 | Straight | 端接方式 | Solder |
| 基体材料 | Brass | 外壳颜色 | Gold |
| 安装类型 | Edge Mount | 行程角度 | Straight |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold |
| 紧固类型 | Threaded | 外壳涂层 | Gold |
| 安装样式 | Edge | 壳体镀层 | Gold |
| 连接器样式 | SMA | 触头材料 | Beryllium Copper |
| 壳体材料 | Brass | 总长度 | 9.52 mm |
| 主要材料 | SMA | 端接样式 | Solder |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Beryllium Copper | 供应商器件封装 | Straight |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | SMA | 连接器性别 | RCP |
| 系列 | :- | 连接类型 | PCB |
| 射频系列/标准 | SMA | ||
环境参数
| 工作温度 | -65°C ~ 165°C | ||
文档与媒体
PDF 文档
