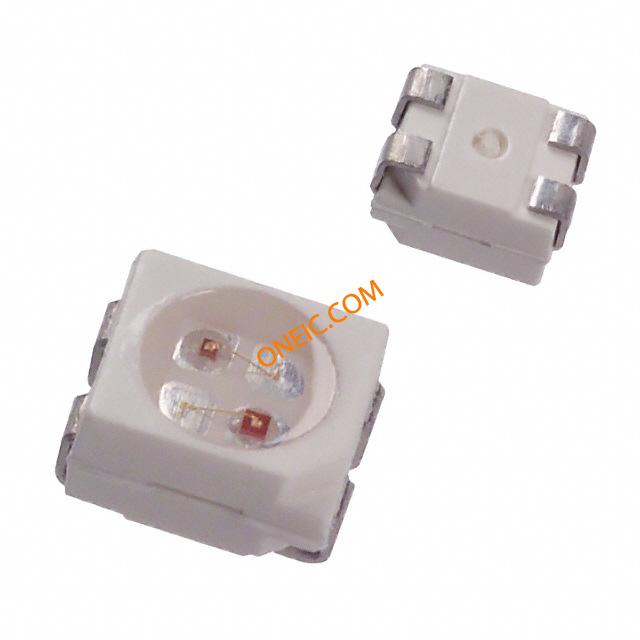

597-7721-207F
| 制造商 | Dialight plc |
| 描述 | Standard LEDs - SMD YELLOW/GREEN DIFF LED Bi-Color Green/Yellow 565nm/585nm 4-Pin SMD T/R LED YELLOW/GREEN BICLR SMT LED, 2.39MM, YELLOW / GREEN, 1210 LED, PLCC4, BI, YELLOW/GREEN LED,SURFACEMOUNT,BI-COLOR,YELLOW/GREEN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 350-1579-1 | 产品类别 | Standard LEDs - SMD |
| 标准包装数量 | 2,000 | 工厂包装数量 | 2000 |
| 标准封装名称 | SMD | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85414010 |
电气参数
| 灯类型 | :2.39mm | 光学尺寸 | 3.5 mm x 2.8 mm x 1.9 mm |
| 波长 | :Y 585nm, G 565nm | 灯输出 | No |
| 光通量 | 16mcd | 视角 | 120 deg |
| 输出电流 | 20mA | 供电电压 | 2.1V Green, 1.8V Yellow |
| 峰值波长 | 565nm, 585nm | LED正向电流 | 20 mA |
| LED正向电压 | 1.8 V, 2.1 V | 毫坎德拉等级 | 16mcd Green, 16mcd Yellow |
| 主波长 | 585 nm, 565 nm | 最大功耗 | 100 |
| 峰值脉冲电流（10/1000µs） | 30/20 | 栅极触发电压 Vgt (最大) | 5(Min) |
机械参数
| 颜色 | Green/Yellow | 宽度 | 3.2 |
| 高度 | 1.90mm | 重量 | 0.002 |
| LED颜色 | :Yellow / Green | 包装方式 | Reel |

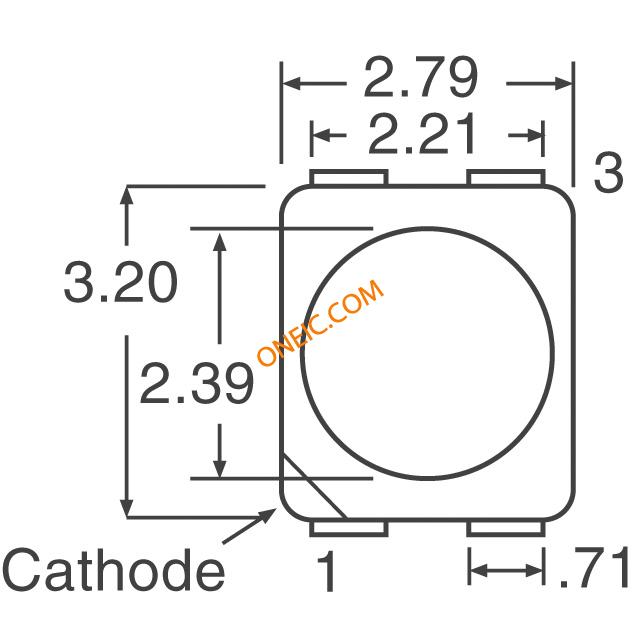

| 透镜样式 | Circular | 透镜尺寸（因值为长宽高，非直径） | 2.39x2.39x0.95 |
| 安装类型 | Surface Mount | 安装样式 | Top Mount |
| 引脚数 | :4 | 光学材料（应为封装材料） | :PLCC |
| 封装形式 | PLCC-4 | 透镜样式/尺寸 | Round with Flat Top, 2.4mm |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 2.79 |
| 包装数量 | SMD | 尺寸/外形 | 3.09mm L x 2.84mm W |
| 照明颜色 | Yellow, Green | 位数 | 4 |
| 外壳尺寸-插件 | 1.8 | 内部壳体颜色 | :Y 16mcd / G 16mcd |
产品信息
| 类型 | Bi-Color | 透镜类型 | Non Diffused |
| LED数量 | 2 | 印刷电路板数量 | 4 |
环境参数
| 工作温度 | + 100 C | 光通量 @ 电流/温度 | 16 mcd |
