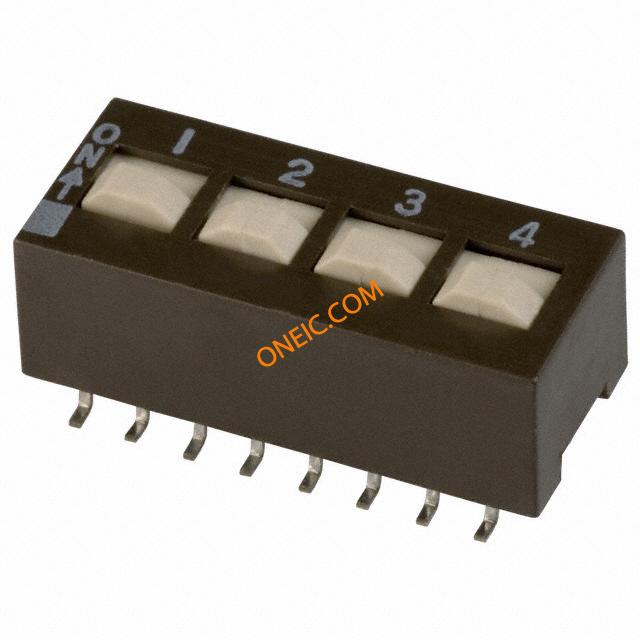

204-214ST
| 制造商 | CTS Corporation |
| 描述 | DIP Switches / SIP Switches 4 switch sections DPDT Switch DIP OFF ON DPST 4 Raised Slide 0.05A 24VDC Gull Wing 2.54mm SMD Tube SWITCH DIP DPST 4POS SMT 50V |
| 分类 |
商业参数
| 产品类别 | DIP Switches / SIP Switches | 标准包装数量 | 25 |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 电路 | DPST | 额定电压 | 24 |
| 开关功能 | OFF ON | 最大额定电流 | 0.05 A |
| 开关功能/额定值 | OFF ON | 触点额定值 @ 电压 | 0.1A @ 50VDC |
| 直流反向电压（Vr）（最大） | 24V | ||
机械参数
| 密封 | Tape/Epoxy | 深度 | 10.4 mm |
| 间距 | 2.54 mm | 高度 | 10.01 mm |
| 包装方式 | Tube | 方向 | Top Actuated |
| 触点形式 | DPST | 柱间距 | 2.54 mm |
| 致动器类型 | Slide | 安装类型 | Gull Wing |
| 端子类型 | Gull Wing | 执行器水平位置 | Raised |
| 接触镀层 | Gold | 安装样式 | Surface Mount |

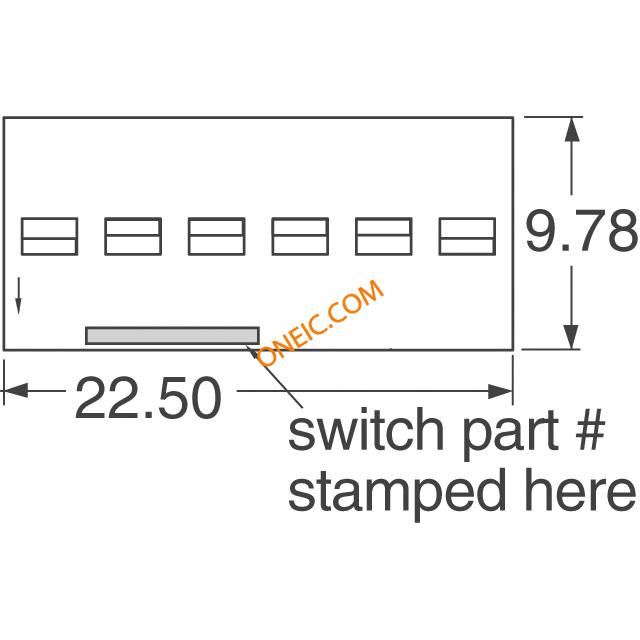

| 触头材料 | Copper Alloy | 总长度 | 22.5 mm |
| 端接样式 | Solder Pad | 按钮样式/尺寸 | Raised Slide |
| 位数 | 4 | 开关驱动电平 | DPST |
产品信息
| 可清洗 | Yes | 开关类型 | DIP |
| 电气寿命 | 10000 | 转换前位置数 | 4 |
环境参数
| 工作温度 | -55C to 85C | ||
