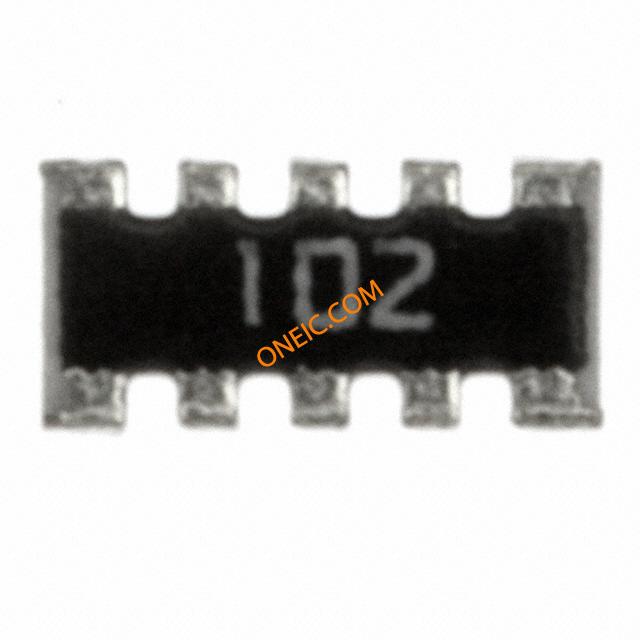

746X101102JP
| 制造商 | CTS Corporation |
| 描述 | Res Thick Film Array 1K Ohm 5% 1/4W ±200ppm/°C BUS Molded 10-Pin 1206 Convex SMD Paper T/R Resistor Networks & Arrays 1Kohms 25V 5% レジスタネットワークおよびアレイ 1Kohms 25V 5% Res Thick Film Array 1K Ohm 5% 0.25W(1/4W) ±200ppm/°C BUS Molded 10-Pin 1206(8 X 0603) Convex SMD Paper T/R RES ARRAY 1K OHM 8 RES 1206 Res Thick Film Array 1K Ohm 5% 0.25W(1/4W) �200ppm/C BUS Molded 10-Pin 1206(8 X 0603) Convex SMD Paper T/R |
| 分类 |
商业参数
| 制造商 | CTS | 其他名称 | 746X101102JPTR |
| 产品类别 | Resistor Networks & Arrays | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 5000 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 军用标准 | Not Required |
电气参数
| 容差 | 5 % | 电阻 | 1000 ohm |
| 额定功率 | 1/4 W | 电路模式 | BUS |
| 电阻值 | 1 kOhms | 每元件功率 | 0.248 W |
| 电阻值（欧姆） | 1k | 峰值脉冲功率 | 1/32 W |
| 电阻数量 | 8 | 典型功耗（条件） | 0.248 W |
| 初始电阻（最小） | 1 kOhms | ||
机械参数
| 尺寸 | 1.65 mm W x 3.3 mm L x 0.6 mm H | 深度 | 1.65 mm |
| 宽度 | 1.65 mm | 高度 | 0.028" (0.70mm) |
| 包装方式 | Reel | 端部尺寸（如SMD/SMT、14mm等） | SMD/SMT |
| 柱间距 | 0.64 mm | 安装类型 | Surface Mount |
| 安装样式 | Surface Mount | 引脚数 | 10 |
| 封装形式 | Reel | 总长度 | 3.3 mm |
| 尺寸/外形 | 1.65 mm W x 3.3 mm L x 0.6 mm H | 端接样式 | SMD/SMT |
| 触点数 | 10 | 位数 | 10 |
产品信息
| 类型 | Array | 系列 | 74x |
| 技术 | Thick Film | 电路类型 | Bussed |
| 失效率 | Not Required | 产品子类型 | Arrays |
| 卡标准 | レジスタネットワークおよびアレイ | 单元数量 | 5000 |
环境参数
| 工作温度 | - 55 C to + 125 C | 温度系数 | 200 PPM / C |
| 结工作温度 | - 55 C to + 125 C | ||
