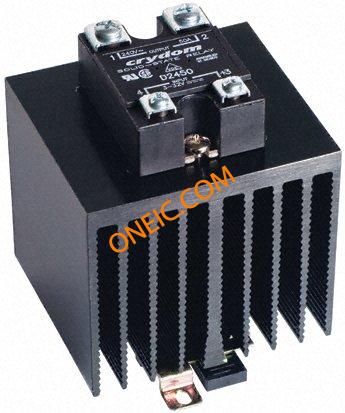

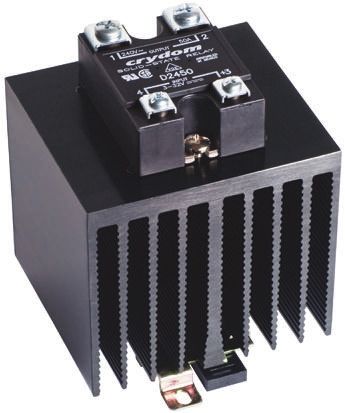

HS122DR-D2450
| 制造商 | |
| 描述 | Heat Sinks 45A/240V DC Input ZC SSR Mounted Heatsink RELAY SSR SPST 45A W/HEATSINK ZC 45A DIN Rail Panel Mount, Zero Voltage Solid State Relay, 280V ac SSR ASSY, DIN, 45A/240VAC, DC I/P, 1PH Heatsinkk/SSRAssembly;Rated@45A/240VAC;DCInput;SSRMountonHS122DRHeatsink Crydom 45 A DIN Rail安装 固态继电器, 零交叉切换, 280 V 交流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Heat Sinks | 交货时间 | 56 Days |
| 子类别 | Heat Sink | 产品类别 | Heat Sinks |
| 标准包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 标准 | uL,CSA,VDE,CEapprovedSSRs | 海关税号 | 85364900 |
电气参数
| 电路 | SPST-NO (1 Form A) | 电流 | :3.4mA |
| 输出类型 | AC, Zero Cross | 负载电流 | 45A |
| 开启时间 | 1/2 cycle | 电压范围 | 24-280VAC |
| 开关模式 | :Zero Crossing | 负载电压 | 24 ~ 280 V |
| 浪涌电流 | :625A | 输出电流 | 45Arms |
| 供电电压 | :3V DC to 32V DC | 电池组电压 | 24 V ac |
| 最大额定电流 | 45 A | 最小输入电压 | 3 ~ 32VDC |
| 电源电压（最大） | :32VDC | 最小供电电压 | 3 V dc |
| 关态电流（最大） | 10 mA | 静态电流（最大） | 0.04 A |
| 平均整流电流 Io | :45A | 额定交流电压（相间） | :280Vrms |
| 额定交流电压（相对地/中性线） | :24V | ||
机械参数
| 颜色 | Black | 深度 | 90mm |
| 宽度 | 81 mm | 高度 | 80 mm |
| 长度 | 90 mm | 重量 | 0.62 |
| 包装方式 | Bulk | 散热片高度 | Vertical |
| 触点形式 | SPST | 安装类型 | DIN Rail |
| 端子类型 | :Screw | 安装样式 | DIN Rail |
| 封装形式 | Hockey Puck with Heat Sink | 端接样式 | Screw Terminal |
| 散热器材料 | Aluminum | 典型触点布局 | :(Not Applicable) |
产品信息
| 类型 | WithHeatSink | 系列 | 22 - HS |
| 功能 | SolidState | 继电器类型 | Relay |
| 应用领域 | SSR | 开关类型 | Zero Voltage |
| 制造商全称 | HS122DR-Series | 控制/显示类型 | :DC |
