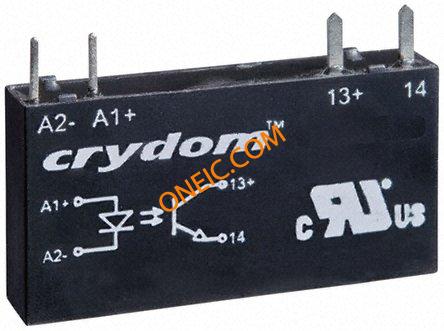

点击放大查看
CN048D05
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount 48VDC/0.1A, 5VDC i nput, 6mm SIP SSR Relay SSR 4mA 12V DC-IN 0.1A 48V DC-OUT 4-Pin Mini-SIL RELAY SSR 0.1A 48VDC 4SIP 100mA PCB Mount, Zero Crossing Solid State Relay, 48V dc RELAY;48VDC/0.1A,5VDCINPUT,5MMSIPSSR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 输出端 | DC Output | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | DC |
| 负载电流 | 100mA | 开启时间 | 20 μs |
| 负载电压 | 0 ~ 48 V | 额定电压 | 48VDC |
| 输出电流 | 0.1 | 供电电压 | 3 VDC to 12 VDC |
| 隔离电压 | 3750 | 电池组电压 | 0 V dc |
| 最大额定电流 | 100 mA | 最小输入电压 | 3 ~ 12VDC |
| 输出电压（最大） | 48 | 最小供电电压 | 0 VDC to 48 VDC |
| 关态电流（最大） | 0.001 mA | 静态电流（最大） | 1 mA |
| 输入偏置电流（最大） | 4(Typ) | 峰值脉冲电流（8/20µs） | 0.0003 |
| 驱动电压（最大Rds On，最小Rds On） | 5VDC | ||
机械参数
| 深度 | 5mm | 宽度 | 5 |
| 高度 | 15mm | 长度 | 28mm |
| 包装方式 | Bulk | 端接方式 | Solder |
| 触点形式 | 1 Form A (SPST-NO) | 安装类型 | Through Hole |
| 端子类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 4 | 封装形式 | SIP SSR |
| 总长度 | 28 | 包装数量 | Mini-SIL |
| 端接样式 | Solder Pin | 位数 | 4 |
| 外壳尺寸-插件 | 15 | 供应商器件封装 | 4-SIP |
产品信息
| 系列 | CN | 功能 | Zero-Switching |
| 继电器类型 | Relay | 开关类型 | Zero Crossing |
| 电路类型 | 1 Form A | 制造商全称 | CNSeries |
| 产品子类型 | PCB Mount | 印刷电路板数量 | 4 |
环境参数
| 工作温度 | + 80 C | ||
