点击放大查看

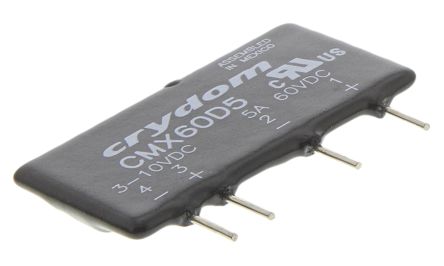

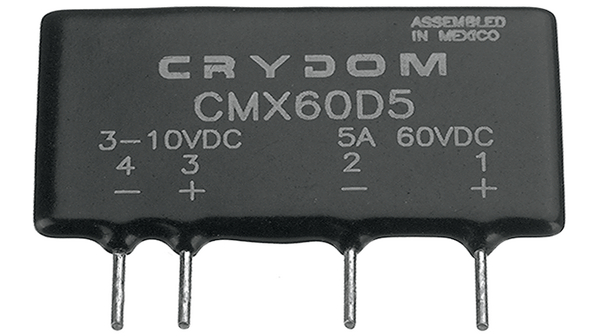

CMX60D5
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR, 60Vdc 5A, 3-10Vdc In Relay SSR 15mA 10V DC-IN 5A 60V DC-OUT 4-Pin SIP RELAY SSR 5A 60VDC DC OUT SIP Relay;SSR;Gen Purp;SPST-NO;Cur-Rtg 0-5A;Ctrl-V 3-10DC;Vol-Rtg 0-60DC;PCB/SIP Mnt Relay;SSR;GenPurp;SPST-NO;Cur-Rtg0-5A;Ctrl-V3-10DC;Vol-Rtg0-60DC;PCB/SIPMnt Solid State Relay Control Voltage: 3-10 VDC Load Current: 5 Amps Load Voltage: 0-60 VDC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...10 VDC, CMX60D5, Crydom Crydom 5 A PCB（印刷电路板）安装安装 单刀单掷 固态继电器, MOSFET输出, 直流切换, 60 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 28 Days | 子类别 | Solid State Relay |
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | 20 |
| 工厂包装数量 | 1 | 标准封装名称 | SIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | DC |
| 负载电流 | 5A | 开启时间 | 1.0 msec |
| 负载电压 | 0 ~ 60 V | 测试电压 | 2.5 |
| 额定电压 | 3...10 VDC | 浪涌电流 | 60 Apk |
| 输入阻抗 | 300 Ohm | 输出电流 | 5 |
| 供电电压 | 3 VDC to 10 VDC | 电容范围 | 15 pF |
| 介电强度 | 2500 Vrms | 隔离电压 | 2500(RMS) |
| 断态电压 | 100 ?Adc | 输入偏置电流 | 15 mAdc |
| 最大额定电流 | 5 A | 必须动作电压 | 1.0 Vdc |
| 绝缘电阻 | 10^9 Ohm | 最小负载要求 | 0 mA |
| 最小输入电压 | 3 ~ 10VDC | 输出电压（最大） | 60 |
| 最小供电电压 | 0 VDC to 60 VDC | 输入逻辑高电平 | 3 → 10 V 直流 |
| 限压电压（最大） | 60 V 直流 | 关态电流（最大） | 100 μA 直流 |
| 导通电阻（最大） | 100 mOhm | 输入偏置电流（最大） | 15 mA |
| 峰值脉冲电流（8/20µs） | 60 | 开通/关断时间（典型值） | 300 ?sec |
| 通态峰值电压（最大） | 0.5V | ||
机械参数
| 尺寸 | 43.1 x 7.6 x 25.4 mm | 深度 | 7.6mm |
| 宽度 | 7.6 | 高度 | 25.4mm |
| 长度 | 43.1mm | 重量 | 0.4 oz. (11 g) |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | SIP SSR | 总长度 | 43.1 |
| 包装数量 | SIP | 尺寸/外形 | 43.1 x 7.6 x 25.4mm |
| 端接样式 | Through Hole | 位数 | 4 |
| 外壳尺寸-插件 | 25.4(Max) | 最小工作高度 | 0 V 直流 |
| 典型触点布局 | SPST-NO | 供应商器件封装 | 4-SIP |
| 中压缩操作力 | 1 ms | ||
产品信息
| 类型 | Relays | 设计类型 | SIL |
| 系列 | CMX | 继电器类型 | Relay |
| 开关类型 | DC switching | 产品子类型 | PCB Mount |
| 卡标准 | Solid State Relay | 控制/显示类型 | 3-10 VDC |
| 输出配置 | 1A NO | 印刷电路板数量 | 4 |
环境参数
| 存储接口 | -30 to 125C | 工作温度 | -30 to 80C |
