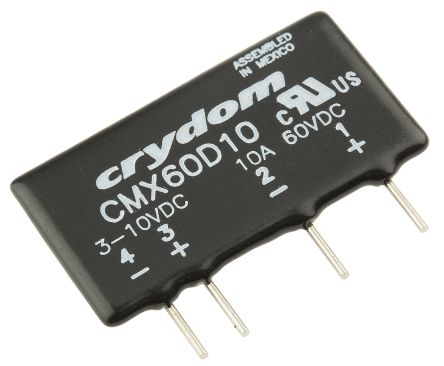

点击放大查看
CMX60D10
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR, 60Vdc 10A, 3-10Vdc In Relay SSR 15mA 10V DC-IN 10A 60V DC-OUT 4-Pin SIP RELAY SSR 10A SIP DC INPT 60V 10A rms PCB Mount, DC Switching MOSFET Solid State Relay, 60V SSR, PCB MOUNT, 60VDC, 10VDC, 10A Relay;SSR;GenPurp;SPST-NO;Cur-Rtg10A;Ctrl-V3-10DC;Vol-Rtg0-60DC;PCBMnt;UL Relay: solid state; Ucntrl:3÷10VDC; 10A; 0÷60VDC; Series: CMX Solid State Relay Control Voltage: 3-10 VDC Load Current: 10 Amps Load Voltage: 0-60 VDC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...10 VDC, CMX60D10, Crydom Crydom 10 A 有效值 PCB（印刷电路板）安装安装 固态继电器, MOSFET输出, 直流切换, 60 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 20 Days | 其他名称 | CC1125 |
| 子类别 | Solid State Relay | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 20 | 工厂包装数量 | 1 |
| 标准封装名称 | SIP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85340011 | 抗辐射加固 | No |
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | DC |
| 负载电流 | 10A | 开启时间 | 1 |
| 开关模式 | :DC Switch | 负载电压 | 0 ~ 60 V |
| 额定电压 | 10 V | 输出电流 | 10000 mA |
| 供电电压 | 3 VDC to 10 VDC | 开关电压 | 0...60V DC |
| 隔离电压 | 2500 V | 最大额定电流 | 10 A |
| 最小输入电压 | 3 ~ 10VDC | 输出电压（最大） | 60 V |
| 电源电压（最大） | :10VDC | 最小供电电压 | 0 VDC to 60 VDC |
| 关态电流（最大） | 100 | 静态电流（最大） | 0 A |
| 导通电阻（最大） | 18 mOhm | 输入偏置电流（最大） | 15 mA |
| 峰值脉冲电流（8/20µs） | 100 | 额定交流电压（相间） | :60VDC |
机械参数
| 深度 | 7.6mm | 宽度 | 7.6 |
| 高度 | 25.4mm | 长度 | 43.1mm |
| 重量 | 0.005 | 包装方式 | Bulk |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 封装形式 | SIP SSR |
| 冷却的封装 | SIP | 总长度 | 43.1 |
| 包装数量 | SIP | 端接样式 | Through Hole |
| 位数 | 4 | 外壳尺寸-插件 | 25.4(Max) |
| 典型触点布局 | :SPST-NO | 供应商器件封装 | 4-SIP |
产品信息
| 系列 | CMX | 继电器类型 | Relay |
| 开关类型 | DC Switching | 产品子类型 | PCB Mount |
| 继电器变体 | current source | 单元数量 | 1 |
| 印刷电路板数量 | 4 | ||
环境参数
| 工作温度 | -30C to 80C | ||
