点击放大查看

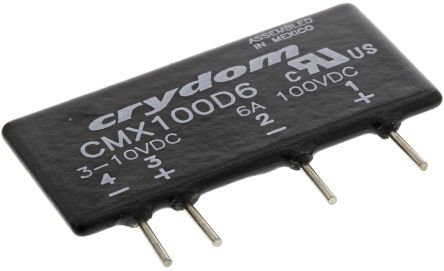

CMX100D6
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount 100VDC SIP 6 A DC IN Relay SSR 15mA 10V DC-IN 6A 100V DC-OUT 4-Pin SIP RELAY SSR 6A SIP DC INPT 100V 6A rms PCB Mount, DC Switching MOSFET Solid State Relay, 100V Relay;SSR;GenPurp;SPST-NO;Cur-Rtg0-6A;Ctrl-V3-10DC;Vol-Rtg0-100DC;4Pin;UL Solid State Relay Control Voltage: 3-10 VDC Load Current: 6 Amps Load Voltage: 0-100 VDC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...10 VDC, CMX100D6, Crydom Crydom 6 A rms PCB（印刷电路板）安装安装 固态继电器, MOSFET输出, 直流切换, 100 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 其他名称 | CC1124 |
| 子类别 | Solid State Relay | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 20 | 工厂包装数量 | 1 |
| 标准封装名称 | SIP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | DC |
| 负载电流 | 6A | 开启时间 | 1.0 msec |
| 负载电压 | 0 ~ 100 V | 测试电压 | 2.5 |
| 额定电压 | 3...10 VDC | 浪涌电流 | 100 Apk |
| 输入阻抗 | 300 Ohm | 输出电流 | 6 |
| 供电电压 | 3 VDC to 10 VDC | 电容范围 | 15 pF |
| 介电强度 | 2500 Vrms | 隔离电压 | 2500(RMS) |
| 断态电压 | 100 ?Adc | 输入偏置电流 | 15 mAdc |
| 最大额定电流 | 6 A | 必须动作电压 | 1.0 Vdc |
| 绝缘电阻 | 10^9 Ohm | 最小负载要求 | 0 A |
| 最小输入电压 | 3 ~ 10VDC | 输出电压（最大） | 100 |
| 最小供电电压 | 0 VDC to 100 VDC | 输入逻辑高电平 | 3 → 10 V 直流 |
| 限压电压（最大） | 100 V | 关态电流（最大） | 100 |
| 静态电流（最大） | 0 A | 导通电阻（最大） | 40 mOhm |
| 输入偏置电流（最大） | 15 mA | 峰值脉冲电流（8/20µs） | 100 |
| 开通/关断时间（典型值） | 300 ?sec | 通态峰值电压（最大） | 0.24V |
机械参数
| 尺寸 | 43.1 x 7.6 x 25.4 mm | 深度 | 7.6mm |
| 宽度 | 7.6 | 高度 | 25.4mm |
| 长度 | 43.1mm | 重量 | 0.4 oz. (11 g) |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | SIP SSR | 总长度 | 43.1 |
| 包装数量 | SIP | 尺寸/外形 | 43.1 x 7.6 x 25.4mm |
| 端接样式 | Through Hole | 位数 | 4 |
| 外壳尺寸-插件 | 25.4(Max) | 典型触点布局 | SPST-NO |
| 供应商器件封装 | 4-SIP | ||
产品信息
| 类型 | Relays | 设计类型 | SIL |
| 系列 | CMX | 继电器类型 | Relay |
| 开关类型 | DC Switching | 产品子类型 | PCB Mount |
| 卡标准 | Solid State Relay | 控制/显示类型 | 3-10 VDC |
| 输出配置 | 1A NO | 印刷电路板数量 | 4 |
环境参数
| 存储接口 | -30 to 125C | 工作温度 | + 80 C |
