SF7382-4PG-3ES
| 制造商 | Switchcraft, Inc. |
| 描述 | Standard Circular Connector Panel Mt. 4#16 Pin Mini-Shield Solder Conn Circular PIN 4 POS Solder Cup ST Panel Mount 4 Terminal 1 Port CONN RCPT 4POS PNL MNT PIN PANELMINISHLD4#16SOLDER |
| 分类 |
商业参数
| 产品类别 | Standard Circular Connector | 标准包装数量 | 25 |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 600 V | 最大额定电流 | 9.75 A |
机械参数
| 包装方式 | Bulk | 出线方向 | No |
| 方向 | Keyed | 外壳样式 | Receptacle |
| 端接方式 | Solder Cup | 触头类型 | 4Signal |
| 安装类型 | Panel Mount | 外壳镀层 | Nickel |
| 连接器类型 | Receptacle, Male Pins | 接触镀层 | Gold |
| 紧固类型 | Threaded | 安装样式 | Flange |
| 外壳材料（壳体） | Metal | 触头材料 | Copper Alloy |
| 总长度 | 26.1 | 端接样式 | Solder Cup |
| 第一触头极性 | Pin (Male) | 触点数 | 4 |
| 位数 | 4 | 外壳材料及表面处理 | Copper, Nickel Plated |
产品信息
| 类型 | Circular | 系列 | Mini-Con-X |
| 产品特性 | Shielded | 产品子类型 | Connectors |
环境参数
| 防护等级 | IP66/68 - Dust Tight, Water Resistant, Waterproof | 工作温度 | -40°C ~ 115°C |
文档与媒体
相关型号
6293SP
Conxall / Switchcraft
Standard Circular Connector MINI-CON GASKET-SPC MINI-CON-X GASKET - SPECIAL MINI-CON-XGASKET-SPECIAL

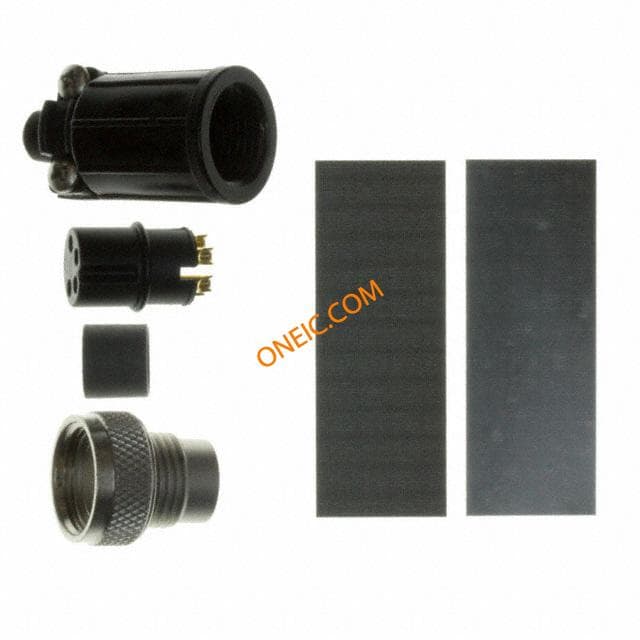

SF6382-4SG-520
