点击放大查看

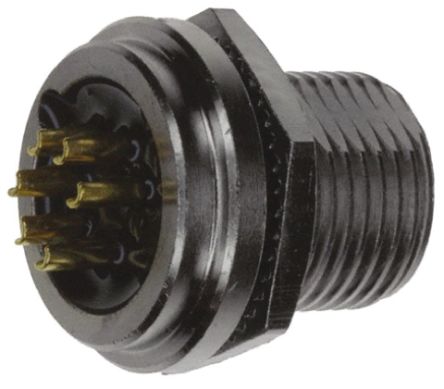

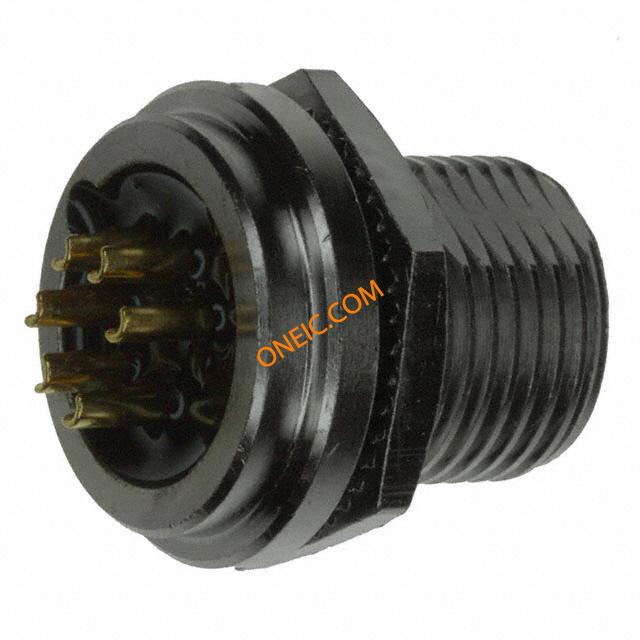

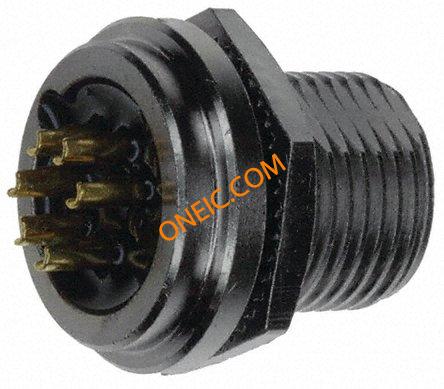

SF7282-6SG-3ES
| 制造商 | Switchcraft, Inc. |
| 描述 | Standard Circular Connector Panel Mt. 6#20 Skt Mini-Shield Solder Conn Circular SKT 6 POS Solder Cup ST Panel Mount 6 Terminal 1 Port CONN RCPT 6POS PNL MNT SKT 6 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Female Contacts MINI-CON-X Series Minicon,Shielded,panelmount,6W,skt PANELMINISHLD6#20SOLDER Switchcraft MINI-CON-X 系列 6路 面板安装 直向 连接器 插座 , 母触点 |
| 分类 |
商业参数
| 商标名 | Mini-Con-X | 产品类别 | Standard Circular Connector |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 600VAC/DC | 最大额定电流 | 5.6A |
机械参数
| 包装方式 | Bulk | 出线方向 | No |
| 方向 | Keyed | 外壳样式 | Receptacle |
| 端接方式 | Solder Cup | 触头类型 | 6Signal |
| 安装类型 | Panel Mount | 外壳镀层 | Nickel |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Threaded | 安装样式 | Flange |
| 外壳材料（壳体） | Metal | 触头材料 | Copper Alloy |
| 壳体材料 | Nylon | 总长度 | 25.4 |
| 端接排数 | 焊接 | 端接样式 | Solder Cup |
| 第一触头极性 | SKT | 触点数 | 6 |
| 位数 | 6 | 外壳材料及表面处理 | Copper, Nickel Plated |
产品信息
| 类型 | Circular | 连接器性别 | Female |
| 系列 | MINI-CON-X | 产品特性 | Shielded |
| 产品子类型 | Connectors | ||
环境参数
| 密封等级 | IP66, IP68 | 防护等级 | IP66/68 - Dust Tight, Water Resistant, Waterproof |
| 工作温度 | -40°C ~ 115°C | ||
